Tworzenie części konstrukcji blachowych.
- Kategoria
-
Projekt mechaniczny
- Wymagany czas
-
60 minut
- Używany plik ćwiczeniowy
-
Cylinder Clamp.iam, metric_hole.ide, 2mm_inplace_guard_start.idw
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Elementy wykonane z konstrukcji blachowych są często potrzebne w projektach. Program Autodesk Inventor dostarcza funkcje, które upraszczają projektowanie, edycję oraz dokumentowanie zarówno gotowego modelu zagiętego, jak i wzorów płaskich skojarzonych z częściami konstrukcji blachowych.
Cele

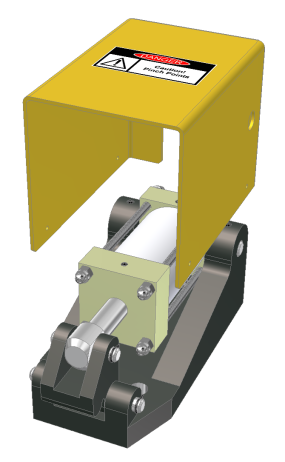

- Tworzenie prostej osłony z konstrukcji blachowej pracującej w zespole zacisku cylindra, który wykorzystano w ćwiczeniu pt. Zespoły.
- Dodawanie opisów dotyczących konstrukcji blachowej do rysunku osłony.
Wymagania wstępne
- Ukończenie ćwiczeń pt. Części 2 oraz Zespoły.
- Zrozumienie podstaw produkcji konstrukcji blachowych.
- Przyswojenie materiału omówionego w temacie Pomocy „Pierwsze kroki”.
- Upewnij się, że opcja Autorzutowanie krawędzi przy tworzeniu i edycji szkicu na karcie Szkic w oknie dialogowym Opcje aplikacji nie jest wybrana.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
