Na początku niniejszego ćwiczenia utworzona będzie prosta osłona z konstrukcji blachowej. Osłonę tworzy się w zespole przy użyciu geometrii rzutowanej oraz wymiarów komponentów zespołu. Taki proces roboczy zapewni odpowiednie wymiary osłony.
Projekt można rozpocząć na inne sposoby. Przed rozpoczęciem etapów niniejszego ćwiczenia należy przypomnieć sobie typowy proces roboczy tworzenia podobnego modelu:

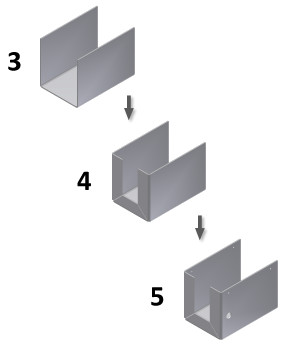

- Zwykle rozpoczyna się od utworzenia szkicu profilu zamkniętego.
- Korzystając ze wspomnianego szkicu profilu zamkniętego, tworzony jest element powierzchni konstrukcji blachowej jako podstawowy element modelu.
- Gdy istnieje już podstawowy element powierzchni, można dodać elementy kołnierzy.
- Można dodać kolejne elementy kołnierzy i zastosować docinanie automatyczne w przypadku istniejących elementów kołnierzy.
- Na koniec można uzupełnić model, dodając sekwencję otworów.
Korzystanie z elementu powierzchni jako elementu podstawowego jest bardzo powszechne w samodzielnym procesie projektowania. Jednakże część z konstrukcji blachowej, którą tworzysz, często będzie musiała wpasować się wewnątrz lub na zewnątrz istniejących części zespołu. W następnej części ćwiczenia użytkownik otworzy istniejący zespół i utworzy część taką, jak pokazano na rysunku. Użyta zostanie geometria wybrana z zespołu, aby określić wielkość oraz umiejscowienie elementów, które zostaną utworzone.
