Dodaj lub edytuj elementy sterujące uruchamiające formularze i wywołujące reguły z Przeglądarki iLogic.
|
Dostęp: |
W Przeglądarce iLogic kliknij prawym przyciskiem myszy w pustym obszarze i kliknij polecenie Edytuj. |
Reguły
Przeciągnięcie i upuszczenie reguły w drzewie projektowania formularza pozwala dodać przycisk na pasku Przeglądarki iLogic. Za pomocą przycisku można uruchomić regułę.

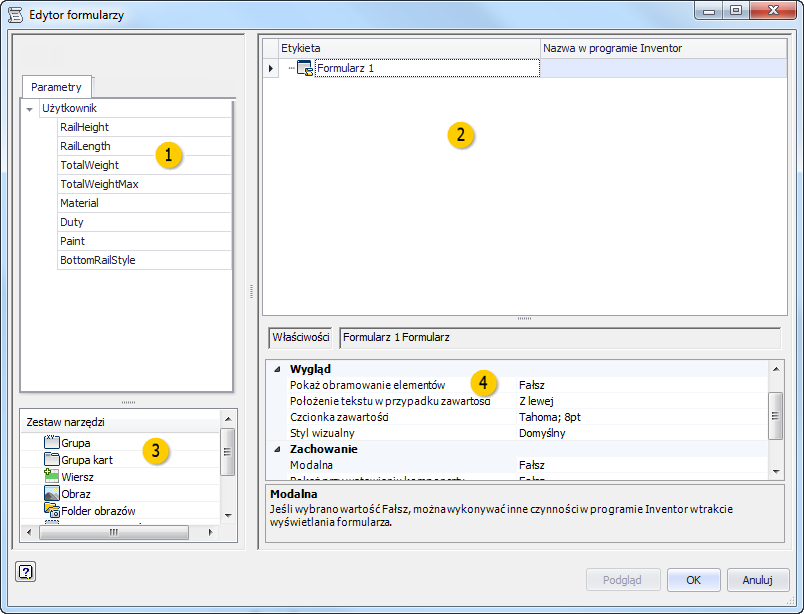

Drzewo projektowania formularza
Zaprojektuj Przeglądarkę iLogic w obszarze drzewa projektowania formularza.
- Przeciągnij i upuść reguły i elementy Przybornika na drzewo projektu formularza w celu zaprojektowania i zorganizowania Przeglądarki iLogic.
- Kliknij etykietę, aby edytować tekst.
- Podświetl element, aby zdefiniować właściwości w obszarze właściwości.
Zestaw narzędzi
Przeciągnij i upuść element do drzewa projektowania formularza.
 |
Formularz |
Umożliwia dodanie pustego formularza do interfejsu użytkownika. Dostosuj formularz za pomocą okna dialogowego Edytor formularza. |
 |
Grupa |
Grupuje elementy w Przeglądarce iLogic. Grupy znajdują się w ramce i są zwijane. |
 |
Grupa kart |
Tworzy grupę z kartami w Przeglądarce iLogic. |
 |
Wiersz |
Tworzy wiersz, który pozwala organizować elementy sterujące poziomo. Domyślnie elementy są zorganizowane w ułożeniu pionowym. |
 |
Pusta przestrzeń |
Dodaje pustą przestrzeń na karcie Przeglądarki iLogic. |
 |
Etykieta |
Dodaje tekst etykiety na karcie Przeglądarki iLogic. |
 |
Pasek podziału |
Dodaje pasek podziału o zmiennej szerokości na karcie Przeglądarki iLogic. |
Właściwości
Zdefiniuj właściwości wyróżnionego elementu w drzewie projektu formularza. Właściwości będą się różnić w zależności od wybranego elementu.
|
Włączanie nazwy parametru |
Określa nazwę parametru prawda/fałsz w programie Inventor. Aby włączyć ten element sterujący, wybierz wartość Prawda. |
|
Czcionka |
Definiuje czcionkę tego elementu sterującego. |
|
Czcionka zawartości |
Definiuje czcionkę elementów znajdujących się w tym formularzu lub grupie. |
|
Obraz |
Określa plik obrazu, który ma być wyświetlany w tym elemencie sterującym. |
|
Etykieta |
Określa tekst do wyświetlenia dla tego elementu w formularzu. |
|
Szerokość maksymalna |
Określa maksymalną szerokość tego elementu sterującego. Liczba wskazuje liczbę znaków określonej czcionki. |
|
Szerokość minimalna |
Określa minimalną szerokość tego elementu sterującego. Liczba wskazuje liczbę znaków określonej czcionki. |
|
Działanie po kliknięciu |
Określa funkcję przycisku po kliknięciu. Wybierz z listy dostępnych opcji. |
|
Pokaż obramowania |
Jeśli jest ustawiona wartość Prawda, wyświetla wszystkie obramowania wokół elementu sterującego. |
|
Pokaż tekst |
Jeśli jest ustawiona wartość Prawda, na przycisku jest wyświetlany tekst etykiety. Aby wyświetlić tylko obraz na przycisku, wybierz wartość Fałsz. |
|
Położenie tekstu w przypadku zawartości |
Określa położenie tekstu dla elementów sterujących znajdujących się w formularzu lub grupie. |
|
Etykieta narzędzia |
Definiuje tekst etykiety narzędzia wyświetlany po umieszczeniu kursora na elemencie sterującym. |
|
Styl wizualny |
Określa styl wizualny lub pokrycie formularza. Elementy należy wybrać z listy opcji: |
