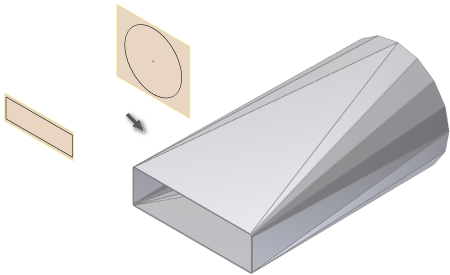

W przeciwieństwie do opcji wyjściowej gładkiego Wytłaczanego kołnierza wyciągniętego, opcja wyjściowa Prasy krawędziowej generuje przejściowe kształty składające się w całości z płaskich powierzchni i kołowych powierzchni zagięć. Program Autodesk Inventor obsługuje opcję wyjściową prasy krawędziowej wymagającą wyboru dwóch szkiców profilu jako danych wejściowych, z dodatkowymi opcjami umożliwiającymi kontrolowanie powstałych płaszczyzn.
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Utwórz
Wyciągnięty kołnierz
. Wyświetlone zostaje okno dialogowe Kołnierz wyciągnięty. - W oknie graficznym kliknij widoczną geometrię szkicu definiującą pierwszy profil wybranego Kołnierza wyciągniętego.
- W oknie graficznym kliknij widoczną geometrię szkicu definiującą drugi profil wybranego Kołnierza wyciągniętego. Jeżeli w oknie dialogowym zaznaczono opcję Włącz/Wyłącz funkcję podglądu, dostępny jest podgląd wyniku dla opcji Kołnierz wyciągnięty.
- W oknie dialogowym Kołnierz wyciągnięty na karcie Kształt w razie potrzeby zaznacz opcję Zbieżność, aby wymusić zagięcie linii środkowych tak, aby zbiegały się do jednego punktu.
- W razie potrzeby wybierz inną opcję Kontrola płaszczyzny i wprowadź odpowiednią wartość kontrolną.
- W razie potrzeby określ wartość Promień zagięcia różną od wartości Promień zagięcia określonej w aktywnej Regule konstrukcji blachowej.
- Na karcie Opcje rozwijania można ewentualnie określić Regułę rozwijania różną od Reguły rozwijania, która jest podana w aktywnej Regule konstrukcji blachowej.
- Kliknij przycisk OK, aby utworzyć Kołnierz wyciągnięty i zamknąć okno dialogowe.
| Uwagi: |
|
