Funkcja konstrukcji blachowej Kołnierz wyciągnięty umożliwia definiowanie kształtu za pomocą dwóch szkiców profilu. Geometria szkicu może przedstawiać wewnętrzną lub zewnętrzną powierzchnię materiału konstrukcji blachowej. Może również przedstawiać płaszczyznę środkową materiału. Profil zamknięty zazwyczaj najłatwiej definiuje oba końce kształtu przejściowego. Takie typy projektów są łatwo rozpoznawane w powszechnie napotykanych sytuacjach, takich jak: kanały, wyciągi wylotów wentylacyjnych i wiele kształtów pojemników.
Elementy Kołnierza wyciągniętego utworzonego za pomocą szkiców profilu zamkniętego z dowolnej strony mogą być łatwo spłaszczone dzięki nowej funkcji Rozdarcie konstrukcji blachowej.
Program Autodesk Inventor obsługuje modele wyjściowe dla opcji Kołnierz wyciągnięty w formie gładkiego, formowanego w matrycy modelu lub też modelu produkowanego za pomocą prostych zagięć na prasie krawędziowej.
Przykłady funkcji Kołnierz wyciągnięty
Poniższe rysunki przedstawiają przykłady różnych danych wejściowych i modelów wyjściowych dla funkcji Kołnierz wyciągnięty.

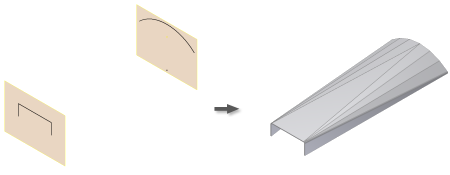

Podobne profile otwarte - uzyskane przez formowanie w matrycy
Różne profile otwarte - uzyskane przez użycie prasy krawędziowej

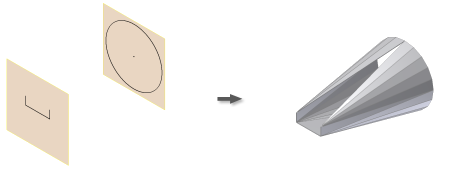

Profile od otwartych do zamkniętych - uzyskane przez użycie prasy krawędziowej

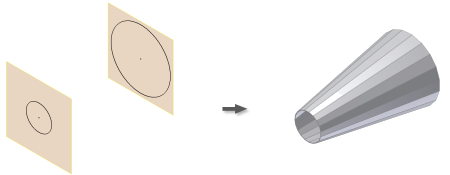

Kołowe profile zamknięte - uzyskane przez użycie prasy krawędziowej

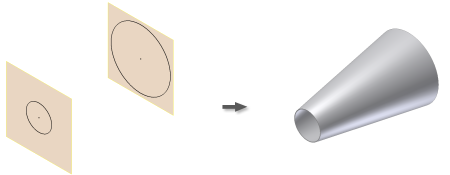

Kołowe profile zamknięte - uzyskane przez formowanie w matrycy

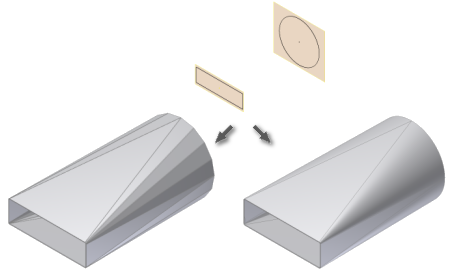

Profile zamknięte od kołowych do zakończonych prostokątnym narożnikiem - uzyskane przez użycie prasy krawędziowej

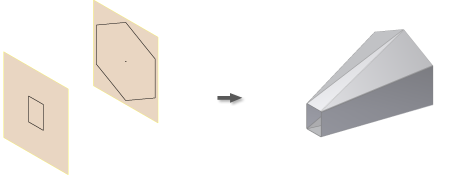

Profile zamknięte od wielokątnych do zakończonych prostokątnym narożnikiem - uzyskane przez formowanie w matrycy

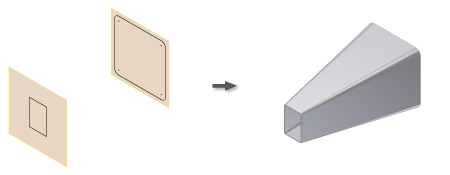

Profile zamknięte od zaokrąglonych w narożnikach do zakończonych prostokątnym narożnikiem - uzyskane przez użycie prasy krawędziowej

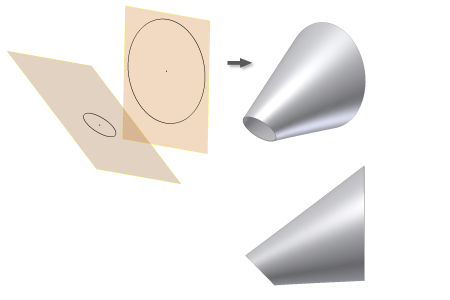

Nierównoległe kołowe profile zamknięte - uzyskane przez formowanie w matrycy
