Utwórz Kołnierz wyciągnięty uzyskany przez formowanie w matrycy

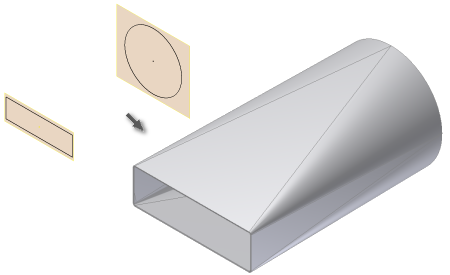

Niektóre projekty wymagają gładkich kształtów przejściowych uzyskanych przez formowanie w matrycy. Program Autodesk Inventor obsługuje opcje formowania w matrycy wymagające wyboru dwóch szkiców profilu jako danych wejściowych.

1. Na wstążce kliknij kartę Konstrukcja blachowa panel Utwórz Wyciągnięty kołnierz . Wyświetlone zostaje okno dialogowe Kołnierz wyciągnięty.
2. W oknie graficznym kliknij widoczną geometrię szkicu definiującą pierwszy profil wybranego Kołnierza wyciągniętego.
3. W oknie graficznym kliknij widoczną geometrię szkicu definiującą drugi profil wybranego elementu Kołnierz wyciągnięty. Jeżeli w oknie dialogowym zaznaczono opcję Włącz/Wyłącz funkcję podglądu, dostępny jest podgląd wyniku dla funkcji Kołnierz wyciągnięty.
4. W oknie dialogowym Kołnierz wyciągnięty kliknij opcję Formowanie w matrycy na karcie Kształt. Jeżeli w oknie dialogowym zaznaczono opcję Włącz/Wyłącz funkcję podglądu, dostępny jest podgląd dla opcji gładki, wytłaczany Kołnierz wyciągnięty.
5. W oknie dialogowym Kołnierz wyciągnięty na karcie Kształt można ewentualnie określić wartość Promień zagięcia różną od wartości Promień zagięcia, która jest podana w aktywnej Regule konstrukcji blachowej.
6. W karcie Opcje rozwijania można ewentualnie określić Regułę rozwijania różną od Reguły rozwijania, która jest podana w aktywnej Regule konstrukcji blachowej.
7. Kliknij przycisk OK, aby utworzyć Kołnierz wyciągnięty i zamknąć okno dialogowe.

Uwagi:

Kliknij opcję Anuluj w dowolnym momencie, aby usunąć dane wejściowe i zamknąć okno dialogowe Kołnierz wyciągnięty. Po utworzeniu elementu Kołnierz wyciągnięty za pomocą opcji Formowanie w matrycy lub Prasa krawędziowa nie można edytować opcji wyjściowej elementu. Element można usunąć bez usuwania szkiców profilu, a następnie odtworzyć za pomocą zmienionego typu danych wyjściowych.
