Elementy kratki wentylacyjnej są używane do tworzenia otworu wentylacyjnego lub otworów w cienkich ścianach części w celu zapewnienia przepływu powietrza dla wewnętrznych komponentów.

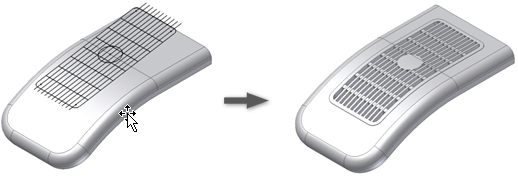

Elementy kratki wentylacyjnej są tworzone poprzez projektowanie szyków jednego lub więcej szkiców 2D na powierzchni części.
Szyki, które są używane do definiowania geometrii kratki wentylacyjnej:
Odwzorowanie zewnętrznego zarysu obwiedni (plus 10% tolerancji wokół zewnętrznego zarysu) musi pozostać w całości w obszarze powierzchni części. Wewnątrz odwzorowania obwiedni nie mogą występować odstępy pomiędzy materiałem (otwory). Przykłady są pokazane na poniższych obrazach:
![]() |
Kratka (wentylacyjna) Ok. Zewnętrzny zarys odwzorowania obwiedni kratki wentylacyjnej mieści się w bryle docelowej z zachowaniem tolerancji 10%. |
![]() |
Kratka (wentylacyjna) nie została obliczona. Zewnętrzny zarys odwzorowania obwiedni kratki wentylacyjnej nie jest w całości w bryle docelowej. |
![]() |
Kratka (wentylacyjna) nie będzie obliczana. Zewnętrzny zarys odwzorowania obwiedni kratki wentylacyjnej znajduje się zbyt blisko brzegu bryły docelowej (tolerancja odległości wynosi mniej niż próg 10%). |
Szkic obwiedni jest jedynym obowiązkowym elementem koniecznym do stworzenia Kratki wentylacyjnej. Obszar otworu elementu kratki wentylacyjnej jest raportowany w Przekroju obszaru przepływu okna dialogowego oraz w Parametrze referencyjnym. Obszar przepływu nie obejmuje opcjonalnych kątów pochylenia.
