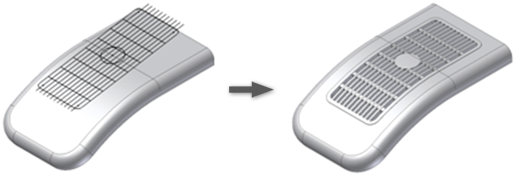

Tworzy element kratki wentylacyjnej używając różnych szyków w jednym lub więcej szkiców 2D.
Dostęp
Wstążka:
karta Model 3D
panel Część z tworzywa sztucznego
Kratka wentylacyjna
Obwiednia
Określa zamknięty zakres kratki wentylacyjnej.
Profil Jeden płaski profil zamknięty. Wybór profilu obwiedni pośrednio wyznacza kierunek kratki wentylacyjnej zgodnie z kierunkiem z profilu środka masy do najbliższego punktu części, wzdłuż płaszczyzny normalnej profilu. Profil obwiedni jest konieczny do stworzenia kratki wentylacyjnej.
Bryła Służy do wyboru bryły docelowej.

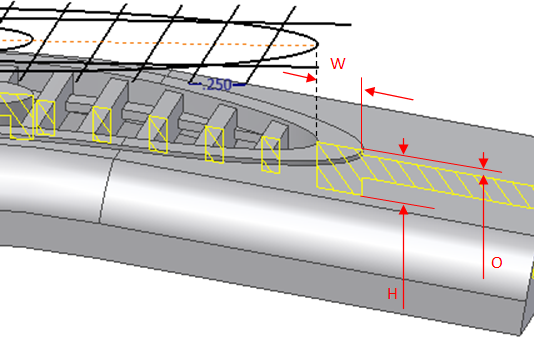

Ma następujące parametry:
-
W: Grubość obwiedni
-
H: Wysokość obwiedni
-
O: Odsunięcie wysokości zewnętrznej górnej powierzchni obwiedni w stosunku do powierzchni części
Wyspa
Obszar wypełniony materiałem, zazwyczaj w środkowej części kratki wentylacyjnej. Wyspa często ma tę samą grubość co powłoka.
Profil Jeden płaski profil zamknięty. Płaszczyzna musi być równoległa do płaszczyzny Obwiedni (profil może należeć do tego samego szkicu, co obwiednia). Jeśli nie wybrano żadnego profilu, wyspa nie zostanie stworzona. Przycinanie profilu wyspy do profilu obwiedni nie jest konieczne. Operacja ta jest automatycznie wykonywana przez element.
Jedynym parametrem Wyspy jest grubość. Jej górne i dolne limity odpowiadają górnym i dolnym powierzchniom obwiedni. Żebra i wzmocnienia są przycinane do profilu wyspy.
Żebra
Jeden zestaw krzywych wypełniających obszar kratki wentylacyjnej. Zewnętrzne powierzchnie żeber są równe lub nieznacznie wpuszczone w stosunku do powierzchni zewnętrznej obwiedni.
Profil Jeden lub więcej otwartych lub zamkniętych profili należących do tego samego szkicu, na płaszczyźnie równoległej do profilu obwiedni (może należeć do tego samego szkicu, co obwiednia). Profile są wyśrodkowanymi zarysami żeber. Przycinanie ich do profilu obwiedni nie jest konieczne. Operacja ta jest automatycznie wykonywana przez element.

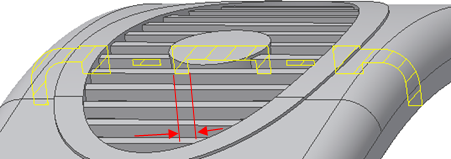

Ma następujące parametry:
-
W: Grubość żebra
-
H: Wysokość żebra
-
O: Górne odsunięcie żebra od zewnętrznej powierzchni obwiedni
Żebra mogą wydłużać się poniżej wewnętrznej powierzchni bryły docelowej.
Wzmocnienia
Drugorzędny zestaw krzywych, zwykle dodawany w celu zwiększenia usztywnienia żeber.
Profil Jeden lub więcej otwartych lub zamkniętych profili należących do tego samego szkicu, na płaszczyźnie równoległej do profilu obwiedni (może należeć do tego samego szkicu, co obwiednia). Profile są wyśrodkowanymi zarysami Wzmocnień. Przycinanie nie jest konieczne dla profilu obwiedni, ponieważ operacja ta jest przeprowadzana automatycznie.

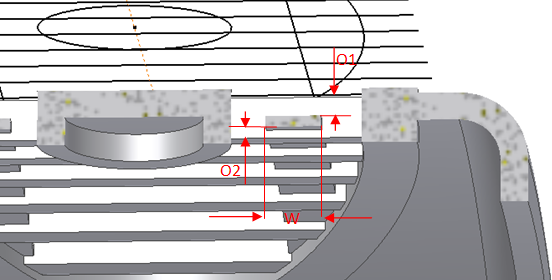

Ma następujące parametry:
-
O1: Górne odsunięcie od górnej powierzchni żeber
-
O2: Dolne odsunięcie od dolnej powierzchni żeber
-
W: Grubość
Pochylenie
Kąt pochylenia dla kratki wentylacyjnej potrzebuje jedynie dwóch parametrów:
- Kąt pochylenia (bez znaku).
- (Opcjonalnie) odsunięcie od obwiedni na zewnątrz od powierzchni podziału.
W przypadku wprowadzenia kąta pochylenia, program wybierze konfigurację "najlepszych metod" pochylania. W przypadku zdefiniowania elementu podziału (jako odsunięcie od zewnętrznej powierzchni czołowej obwiedni dla powierzchni podziału) pochylenie będzie modelowane odpowiednio bez sprawdzania możliwości wytworzenia.

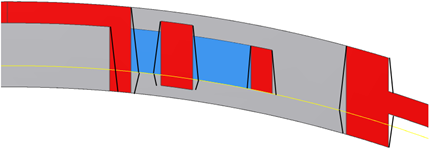

"Najlepsza metoda" pochylania jest definiowana zgodnie z poniższym:
- Podział wykonany jest w jak największej odległości od punktu "Na zewnątrz" zdefiniowanego przez pozycję profilu Obwiedni (aby zminimalizować estetyczne uszkodzenie linii podziału).
- Minimalizacja podwójnego pochylenia (aby ułatwić produkcję).
- Neutralność zawsze jest zbieżna z powierzchnią "Na zewnątrz" każdego elementu (normalne wymiary na widocznej części kratki wentylacyjnej).
Element podziału zawiera wewnętrzne powierzchnie Obwiedni lub Wzmocnień.

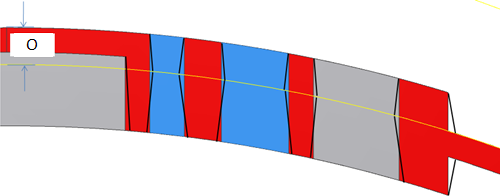

Ewentualnie można zdefiniować element podziału jako powierzchnię części (przed zastosowaniem Kratki wentylacyjnej) na danym Przesunięciu O od zewnętrznej powierzchni Obwiedni. Zmieniając wartość dla odsunięcia można umieścić element podziału w wymaganym miejscu. Zewnętrzne powierzchnie pozostają neutralne.
