Utwórz przewody i kable w zespole wiązki.
Przed rozpoczęciem tworzenia obiektów wiązki przewodów, takich jak przewody i kable, można określić kilka domyślnych opcji konfiguracji w przypadku przekazania tworzenia. Ustawienia domyślne są określane w oknie dialogowym Ustawienia wiązki przewodów.
- Aktywuj zespół wiązki Harness Assembly1, jeśli nie jest on jeszcze aktywny.
- Kliknij prawym przyciskiem myszy zespół Harness Assembly1, a następnie wybierz opcję Ustawienia wiązki przewodów.
- Na karcie Ogólne sprawdź określone ustawienia i upewnij się, że wybrana jest opcja Korzystanie z powierzchni dla wszystkich segmentów i przewodów (powinna być wybrana domyślnie). Wybierz to ustawienie, aby skrócić czas przetwarzania podczas tworzenia i edytowania. Aby przedstawić segmenty oraz przewody z bryłami, anuluj zaznaczenie pola wyboru.
- Na karcie Przewody/kable w części Naturalna krzywizna wybierz opcję Bez naturalnej krzywizny
, aby wyświetlać przewody w zespole w postaci linii prostych. - Kliknij pozostałe karty i sprawdź różne ustawienia.
- Kliknij przycisk OK.
Wstaw przewody i kable ręcznie.
- Na karcie Kable i wiązki przewodów, na panelu Utwórz, kliknij polecenie Utwórz przewód.
- W oknie dialogowym Utwórz przewód zaakceptuj domyślne ID przewodu (Wire1). Identyfikator przewodu to słowo Wire (Przewód) oraz kolejny numer (numery rozpoczynają się od cyfry 1).
- Z listy przewodów wybierz przewód do wstawienia:
- Z listy kategorii wybierz pozycję Ogólna.
- Podaj nazwę 22AWG-GRN.

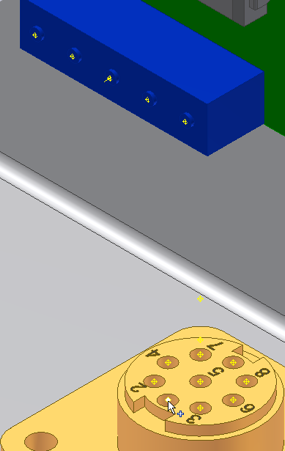

- Aby rozpocząć tworzenie przewodu, wybierz Sworzeń 1. Przesuń kursor nad sworzniami części 360124. Kiedy w podpowiedzi wyświetlany jest tekst U3 Sworzeń 1, kliknij punkt konstrukcyjny. Jeżeli funkcja dynamicznych podpowiedzi jest włączona, w podpowiedzi wyświetlane są dodatkowe informacje.

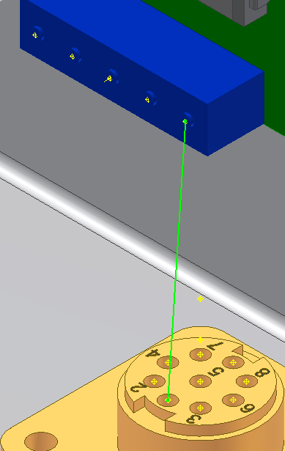

Uwaga: Aby wyłączyć funkcję dynamicznych podpowiedzi, kliknij polecenie Opcje aplikacji na karcie Narzędzia. Na karcie Ogólne anuluj zaznaczenie pola wyboru Pokaż monity (dynamiczne podpowiedzi). - Aby zakończyć przewód, wybierz Sworzeń 2. Przesuń kursor nad sworzniami części LTP. Kiedy w podpowiedzi wyświetlany jest tekst J12 Sworzeń 1, kliknij punkt konstrukcyjny.

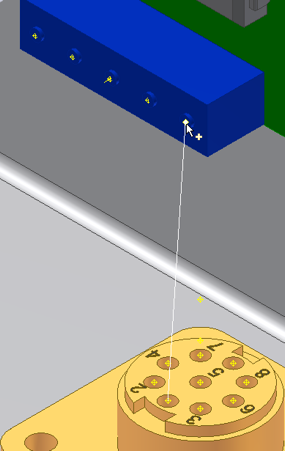

- Aby utworzyć przewód, kliknij Zastosuj. Przewód jest tworzony jako obiekt renderowany lub za pomocą linii środkowej. Zależy to od ustawień wyświetlania. Domyślnie w ustawieniach wyświetlania wybrana jest opcja tworzenia przewodów i kabli za pomocą linii środkowej.
- W oknie dialogowym Utwórz przewód kliknij przycisk Anuluj, aby zakończyć.
- Przed dodaniem drugiego przewodu wejdź do okna dialogowego Ustawienia wiązki przewodów zespołu wiązki Harness Assembly1. Zmień ustawienia naturalnej krzywizny dla przewodów i kabli na opcję Z naturalną krzywizną.

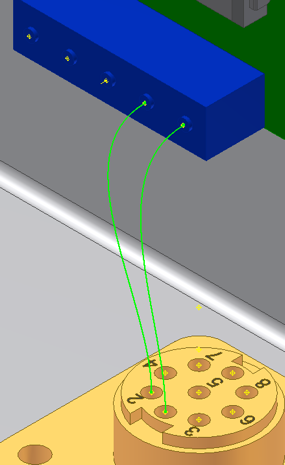

- Dodaj kolejny przewód łączący sworzeń o nazwie U3 Sworzeń 2 ze sworzniem J12 Sworzeń 2. Uwaga: Jeżeli przewody są nadal przedstawiane w formie prostych linii, ponownie wykonaj redagowanie złączy. Naturalna krzywizna jest wyświetlana wyłącznie pomiędzy złączami poddanymi redagowaniu, ponieważ to właśnie proces redagowania definiuje kierunek zewnętrzny.
- Kliknij polecenie Zakończ kabel i wiązkę, aby wyjść ze środowiska Kable i wiązki przewodów. Aby zobaczyć dodane przewody w przeglądarce, należy rozwinąć węzeł folderu Przewody znajdujący się pod węzłem zespołu Harness Assembly1.
