- Naciśnij klawisz E na klawiaturze, aby wywołać polecenie Wyciągnięcie proste, lub kliknij prawym przyciskiem myszy i wybierz opcję Wyciągnięcie proste z menu znakowego.
Widok „przód” w zaznaczonym pliku DWG zawiera geometrię, którą reprezentują zewnętrzna pokrywa oraz grubość materiału tworzącego strony pokrywy. W celu utworzenia tej części musisz zaznaczyć oba regiony wyświetlone w przednim widoku wewnątrz prostokąta o rozmiarach 6.30" x 6.30".
Zauważ, że musisz kliknąć wewnątrz obu pętli szkicu. Kliknij, aby uruchomić animację, która pokazuje potrzebne zaznaczenia.
- W polu wprowadzania wartości w obszarze projektowania lub polu Rozmiary w oknie dialogowym Wyciągnięcie proste podświetl wartość 1 cal.
- Wybierz wartość wymiaru 0.560 (pełna głębokość pokrywy) w widoku „góra” wstawionej geometrii.
- Program zamieni domyślną odległość wyciągnięcia, wynoszącą 1 cal, na istniejący wymiar reprezentowany przez nazwę parametru d5.

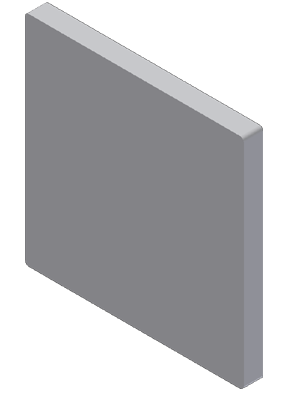

- Kliknij zielony przycisk OK, aby utworzyć element bazowy, który stanie się pokrywą panelu elektrycznego, i wyjść z polecenia.
- Naciśnij klawisz F6, aby ustawić część w widoku głównym.
