Następnie utwórz półzaokrągloną krawędź na zewnątrz pokrywy. Odwołaj się do istniejących wymiarów w celu określenia promieni, podobnie jak podczas tworzenia wyciągnięcia bazowego.
- W przeglądarce modeli kliknij symbol rozwiń/zwiń obok opcji Wyciągnięcie proste1.
- Kliknij prawym przyciskiem myszy Szkic1, aby wyświetlić menu z poleceniami, które mają zastosowanie dla bieżącego wyboru, a następnie wybierz opcję Widoczność.
- Wybierz opcję Powiększ wszystko na pasku narzędzi Nawiguj. Opcja Powiększ wszystko jest również dostępna z panelu Nawiguj na karcie Widok. Importowany szkic jest widoczny i gotowy, aby odwołać się do niego w oknie graficznym.
- Na wstążce kliknij
kartę Model 3D
panel Zmień
Zaokrąglenie
. Można również kliknąć prawym przyciskiem myszy i wybrać opcję Zaokrąglanie z menu znakowego. - Wybierz pętlę krawędzi na wierzchu pokrywy (krawędź przeciwległa do płaszczyzny szkicu).

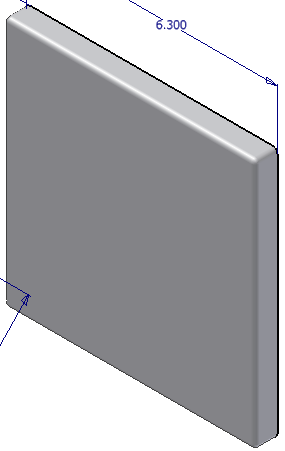

Zaokrąglenie wyświetlone jest w oknie graficznym.

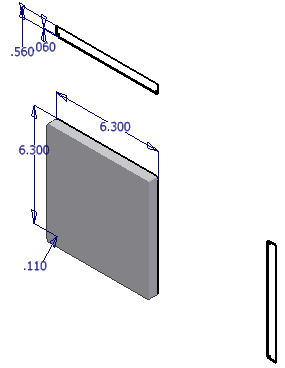

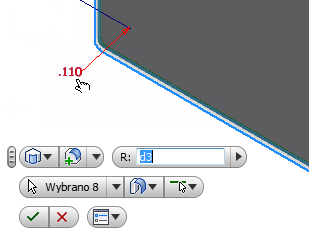

- Zaznacz domyślną wartość Promień w polu wprowadzania wartości w obszarze projektowania lub w oknie dialogowym Zaokrąglanie. Wybierz wartość wymiaru 0.110 znajdującą się w lewym dolnym rogu widoku od przodu geometrii szkicu.
- Kliknij zielony przycisk OK, aby utworzyć zaokrąglenie i wyjść z polecenia.
