Orientacja i kształt kabla taśmowego

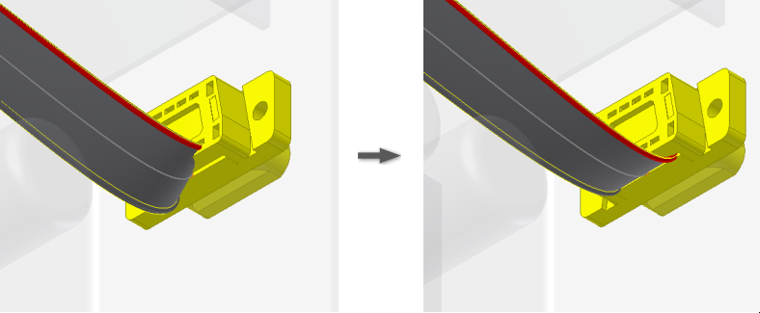

Kabel taśmowy należy wyrównać z gniazdem na złączu Taśmy D-Sub. W celu sterowania orientacją kabla taśmowego w punktach konstrukcyjnych znajdujących się na kablu taśmowym można dodać pojedyncze lub podwójne zawinięcia 90 stopni.

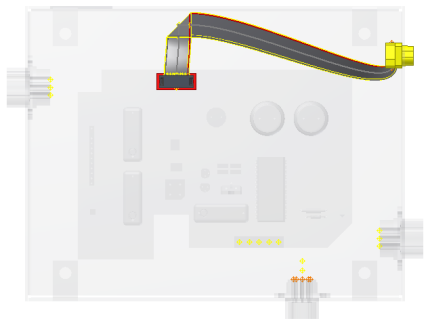

Kabel taśmowy z zawinięciem stanowi pojedynczy element niewykończonego kabla taśmowego. W celu ułatwienia modelowania kabel taśmowy na zawinięciu nie jest ciągły. Po dodaniu zawinięcia zostają utworzone trzy osobne elementy: zawinięcie oraz element kabla taśmowego po każdej ze stron. Każdy element w przeglądarce przedstawiony jest jako węzeł.

Uwaga: Podobnie jak w przypadku edytowania innych obiektów wiązki przewodów prawym przyciskiem myszy można klikać punkty konstrukcyjne kabla taśmowego i używać poleceń Zdefiniuj ponownie punkt oraz Obrót/Przesunięcie 3D w celu przesuwania punktów trasy. Nie można obracać punktów konstrukcyjnych kabla taśmowego. W przypadku zawinięć można manipulować tylko punktami konstrukcyjnymi wykorzystanymi do utworzenia zawinięć.

Dostosowanie skrętu

Korpus kabla taśmowego powinien być dopasowany równolegle do gniazda w złączu Kabla taśmowego D-Sub. Aby w wybranym punkcie dostosować kabel taśmowy, należy użyć narzędzia Sterowanie skrętem. Uchwyty obrotu (1) umożliwiają zmianę bieżącej orientacji. Czerwony znacznik w kształcie kuli (2) oznacza pierwszy przewodnik. Pasek orientacji (2) reprezentuje orientację powierzchni na kablu taśmowym w wybranym położeniu.
