Za pomocą ustawień domyślnego widoku zostaną umieszczone rzuty złączy, a następnie zostaną nadpisane ustawienia domyślnego widoku innego złącza.
-
W widoku rysunku kliknij
kartę Tablica montażowa
panel Utwórz
Umieść widoki złącza
. - Na liście złączy odznacz pole wyboru LTP:1, a następnie kliknij przycisk OK.

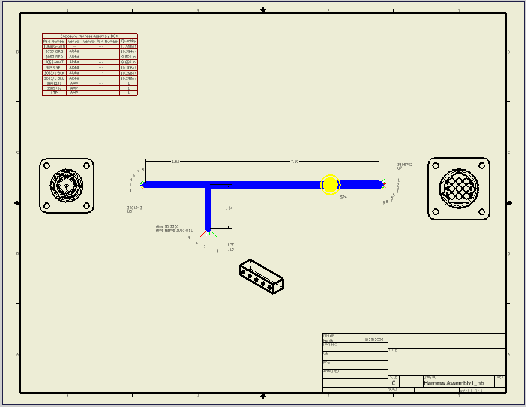

Wybrane złącza zostaną umieszczone z wykorzystaniem ustawień domyślnego widoku.
- Ponownie kliknij polecenie Umieść widoki złącza.

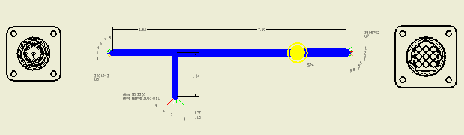

- W obszarze Orientacja kliknij strzałkę, aby z listy wybrać opcję IZO od góry z prawej, a następnie kliknij przycisk OK.
- Zapisz swoją pracę.
Po wstawieniu widok można zmienić, klikając go prawym przyciskiem myszy i wybierając opcję Edycja widoku lub Edycja orientacji widoku. Aby usunąć rzut bazowy złącza, kliknij prawym przyciskiem myszy i wybierz polecenie Usuń.
