- Kliknij polecenie
Nowy. - W oknie dialogowym Utwórz nowy plik wybierz folder Szablony i wybierz plik Standard.idw w kategorii Rysunek, a następnie kliknij przycisk Utwórz.
-
W widoku rysunku kliknij
kartę Wstaw widoki
panel Tworzenie
Baza
. - W oknie dialogowym Widok rysunku upewnij się, że wybrany jest plik Enclosure_assembly.iam. Lokalizacja pliku to: \Tutorial Files\Cable & Harness.

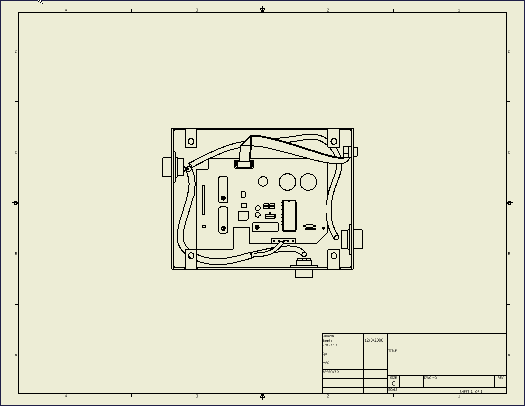

- Kliknij, by umieścić widok, jak pokazano, a następnie kliknij prawym przyciskiem myszy i wybierz Gotowe.
- W przeglądarce, rozciągnij Rzut 1 i Enclosure_assembly.iam.
- Kliknij prawym przyciskiem myszy zespół o nazwie Zespół_wiązki_przewodów1, a następnie wybierz polecenie Uwzględnij linie osiowe Przewody.

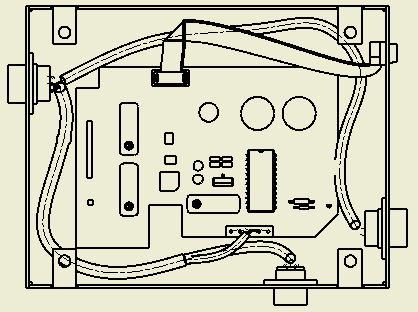

Wyświetlone zostaną linie środkowe dla wszystkich przewodów.
- Kliknij prawym przyciskiem myszy zespół Zespół_wiązki_przewodów2, a następnie wybierz polecenie Uwzględnij linie osiowe Kable.
- Opcjonalnie dodaj wymiary i inne opisy.
- Zapisz plik pod nazwą Enclosure Assembly1.idw.
