Umieszczanie lub zamiana części lub elementu z Content Center

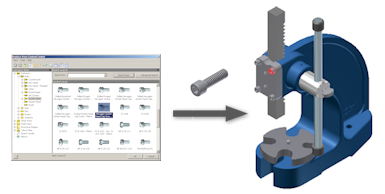

Użyj polecenia Umieść z Content Center lub Zastąp z Content Center, aby wstawić część z biblioteki Content Center do zespołu. Wybierz część z okna dialogowego Content Center. Następnie użyj narzędzia Automatyczne upuszczanie lub metod umieszczania programu Autodesk Inventor, aby umieścić część w zespole.

Części z biblioteki Content Center bez niestandardowych parametrów są domyślnie umieszczane jako części standardowe. Większość z nich może być umieszczana za pomocą narzędzia Automatyczne upuszczanie. Części z biblioteki Content Center o niestandardowych parametrach są domyślnie umieszczane jako części niestandardowe. Wybierz nazwę folderu i nazwę pliku części niestandardowej w umieszczeniu.

W razie potrzeby umieść składniki rodziny standardowej jako części niestandardowe lub składniki rodziny niestandardowej jako części standardowe. Wybierz opcję Jako niestandardowa lub Jako standardowa w oknie dialogowym Rodzina. Aby zmienić ustawienia domyślne dla rodzin niestandardowych, ustaw opcję Ustawienia domyślne rodziny niestandardowej na karcie Content Center w oknie dialogowym Opcje aplikacji.

Ręczne umieszczanie części z biblioteki Content Center jako części standardowych.

Jeśli przycisk narzędzia Automatyczne upuszczanie jest wyłączony, wybierz rozmiar elementu w oknie dialogowym Rodzina i ręcznie umieść element w zespole.

Uwaga: Metoda umieszczania ręcznego jest używana automatycznie dla wszystkich elementów, dla których nie można użyć opcji Automatyczne upuszczanie.
  1. W pliku zespołu kliknij kartę Zespół panel Komponent opcję Wstaw z Content Center .
  2. W oknie dialogowym Umieść z Content Center wyszukaj rodzinę części, której składniki chcesz umieścić:
    • Przeszukaj strukturę biblioteki: Kliknij dwukrotnie kategorię, aby wyświetlić potomne kategorie lub rodziny części.
    • Użyj opcji Znajdź.
    • Użyj opcji Historia.
    • Utwórz listę ulubionych w celu szybkiego dostępu do często używanych części.
  3. Wybierz rodzinę i kliknij przycisk OK.
    Wskazówka: (Tylko dla części bez niestandardowych parametrów). Wybierz rodzinę i kliknij opcję Widok tabeli na pasku narzędzi. Na panelu Widok tabeli wybierz składnik rodziny, który ma zostać umieszczony. Następnie przejdź do kroku 8.
  4. Na karcie Wybierz lub Widok tabeli w oknie dialogowym Rodzina wybierz składnik rodziny, który ma być umieszczony.
  5. (Tylko dla części z niestandardowymi parametrami). Wpisz niestandardowe parametry.
    Uwaga: Jeśli niestandardowe parametry są typu logicznego, wybierz 1 lub 0 w określonym polu wartości logicznej (1 oznacza Prawda, 0 oznacza Fałsz).
  6. (Tylko dla części z niestandardowymi parametrami). Wybierz opcję Jako standardowa, aby zapisać plik części w folderze Pliki Content Center i traktować go jak część standardową Content Center.
    Uwaga: (Niepowtarzalna nazwa pliku) Nazwa pliku musi być niepowtarzalna dla wszystkich składników rodziny korzystających z tego samego folderu przechowywania (określonego przez Nazwę folderu rodziny). Jeśli nazwa pliku jest niepowtarzalna, dwa lub więcej składników rodzin musi korzystać z tego samego pliku części. Jeśli dla umieszczanej części pojawi się konflikt nazwy pliku, zostanie wyświetlone ostrzeżenie. Możesz w tym wypadku umieścić część występującą w folderze przechowywania części, ale może się ona różnić od pierwotnie wybranej części. Albo też anuluj polecenie i popraw Nazwę pliku składnika rodziny niestandardowej tak, aby była niepowtarzalna. Następnie umieść część niestandardową z poprawioną nazwą pliku.
  7. Kliknij przycisk OK w oknie dialogowym Rodzina.
  8. Wykonaj typową operację umieszczenia, aby umieścić część w zespole. Dodaj wiązania, które są potrzebne do ustalenia pozycji części względem innej geometrii.
Uwaga: Plik części jest tworzony w folderze Pliki Content Center dla wszystkich części umieszczonych z Content Center. Jeśli tworzone jest wystąpienie uprzednio umieszczonej części, istniejący plik części jest porównywany z częścią z biblioteki. Jeżeli biblioteka zawiera nową wersję części i wybrana została opcja Odśwież nieaktualne części standardowe podczas umieszczania, oryginalny plik części jest zastępowany nowym plikiem części. W przypadku gdy istniejący plik części jest tylko do odczytu, w Content Center nie można ukończyć operacji umieszczania części.
Wskazówka: Możesz umieścić inne wystąpienie komponentu Content Center istniejące w zespole. Wybierz komponent w oknie graficznym lub w przeglądarce, a następnie kliknij kolejno kartę Złóż panel Komponent opcję Wstaw z biblioteki Content Center . Okno dialogowe Wstaw z Content Center jest wyświetlane z wyróżnionym komponentem na panelu listy. Po wstawieniu komponentu w oknie dialogowym Rodzina zostanie wybrany odpowiedni rozmiar.

Umieszczanie części z biblioteki Content Center jako części niestandardowej

Części z niestandardowej biblioteki Content Center są traktowane jako zwykłe pliki części i mogą być edytowane za pomocą poleceń programu Autodesk Inventor.
  1. W pliku zespołu kliknij kartę Zespół panel Komponent opcję Wstaw z Content Center .
  2. W oknie dialogowym Umieść z Content Center wyszukaj rodzinę części, której składniki chcesz umieścić:
    • Przeszukaj strukturę biblioteki: Kliknij dwukrotnie kategorię, aby wyświetlić potomne kategorie lub rodziny części.
    • Użyj opcji Znajdź.
    • Użyj opcji Historia.
    • Utwórz listę ulubionych w celu szybkiego dostępu do często używanych części.
  3. Wybierz rodzinę i kliknij przycisk OK.
  4. Na karcie Wybierz lub Widok tabeli w oknie dialogowym Rodzina wybierz składnik rodziny, który ma być umieszczony.
  5. (Tylko niestandardowe części) Wprowadź niestandardowe parametry.
    Uwaga: Jeśli niestandardowe parametry są typu logicznego, wybierz 1 lub 0 w określonym polu wartości logicznej (1 oznacza Prawda, 0 oznacza Fałsz).
  6. Wybierz opcję Niestandardowo, aby utworzyć plik części jako niestandardowy plik Content Center.
  7. Kliknij przycisk OK w oknie dialogowym Rodzina.
  8. Ustaw nazwę pliku i lokalizację pliku części.
  9. Wykonaj typową operację umieszczenia, aby umieścić część w zespole. Dodaj wiązania, które są potrzebne do ustalenia pozycji części względem innej geometrii.

Korzystanie z narzędzia Automatyczne upuszczanie do umieszczania części standardowych

Za pomocą narzędzia Automatyczne upuszczanie badana jest geometria w celu umieszczenia i zwymiarowania w oparciu o charakterystykę zawartości rodziny oraz wyświetlany jest podgląd zalecanego rozmiaru i umieszczenia. Aby użyć funkcji Automatyczne upuszczanie jako domyślnej metody umieszczania, naciśnij przycisk Automatyczne upuszczanie w oknie dialogowym Umieść z Content Center.

Uwaga: Narzędzia Automatyczne upuszczanie można użyć, aby umieścić następujące typy standardowych części: śruby (oprócz śrub zawartych w kategorii Inne), nakrętki, podkładki, sworznie, łożyska i pierścienie sprężynujące.
  1. W pliku zespołu kliknij kartę Zespół panel Komponent opcję Wstaw z Content Center .
  2. W oknie dialogowym Umieść z Content Center wyszukaj rodzinę części, której składniki chcesz umieścić.
  3. Włącz przycisk funkcji Automatyczne upuszczanie na pasku narzędzi.
  4. Wybierz rodzinę i kliknij przycisk OK lub kliknij dwukrotnie rodzinę.
  5. Użyj sterowania narzędzia Automatyczne upuszczanie , aby umieścić część.

Zamiana części w pliku zespołu (Zamień z Content Center)

Część z Content Center zastępuje wybraną część (może to być również część niepochodząca z Content Center)
  1. Kliknij prawym przyciskiem myszy część, która ma zostać zamieniona w pliku zespołu. Następnie wybierz opcję Zamień z Content Center (lub Komponent Zamień z Content Center dla części niepochodzących z Content Center).
  2. W oknie dialogowym Zamień z Content Center wyszukaj rodzinę części, którą chcesz umieścić w zespole.
  3. Wybierz część i kliknij przycisk OK, aby otworzyć okno dialogowe Rodzina.
  4. Wybierz składnik, na który chcesz zamienić bieżącą część i kliknij przycisk OK.
Temat nadrzędny: Klient Content Center
