Klient Content Center

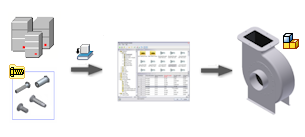

Użyj środowiska klienta Content Center do pracy z częściami bibliotecznymi Content Center w procesie projektowania.

• Wstaw część z biblioteki Content Center do pliku zespołu.
• Wstaw element z biblioteki Content Center do części.
• Użyj funkcji Automatyczne upuszczanie, aby umieścić część z biblioteki Content Center w pliku zespołu.
• Zmień rozmiar umieszczanej części bibliotecznej Content Center.
• Zamień istniejącą część (także niepochodzącą z Content Center) na część z biblioteki Content Center.
• Otwórz i wyświetl część z biblioteki Content Center

Wskazówka: Aby otworzyć plik części z biblioteki Content Center, użyj poleceń Otwórz Otwórz z Content Center.

Nawigacja w środowisku klienta

Środowisko klienta Content Center zapewnia także metody potrzebne do zlokalizowania zawartości, w tym:

• Możliwości przeglądania.
• Zaawansowane i podstawowe narzędzia wyszukiwania umożliwiające znalezienie części odpowiadającej podanym parametrom.
• Ulubione do tworzenia własnej struktury folderów ze skrótami do określonych części, rodzin części lub kategorii.
• Opcja Historia pokazująca 20 ostatnio używanych części w panelu Kategoria lub Rodzina.
• Filtry pozwalają na wykluczenie rodzin, kategorii lub standardów, które nie są wykorzystywane.

Narzędzie Automatyczne upuszczanie oraz umieszczanie ręczne

Narzędzie Automatyczne upuszczanie jest domyślną metodą umieszczania elementów Content Center. Za pomocą tej funkcji automatycznie badana jest geometria w celu umieszczenia i zwymiarowania w oparciu o charakterystykę zawartości rodziny oraz wyświetlany jest podgląd zalecanego rozmiaru i umieszczenia. Następujące typy części standardowych mogą być umieszczane za pomocą narzędzia Automatyczne upuszczanie: Śruby (z wyjątkiem śrub dołączonych do kategorii Inne.

Część z biblioteki Content Center można umieścić ręcznie korzystając z metod umieszczania dostępnych Autodesk Inventor. Aby umieścić części ręcznie, wyłącz narzędzie Automatyczne upuszczanie w oknie dialogowym Umieść z Content Center. Aby zastosować umieszczanie ręczne dla konkretnej rodziny części, wciśnij i przytrzymaj klawisz ALT i kliknij przycisk OK (lub dwukrotnie kliknij wybraną rodzinę).

Części standardowe i niestandardowe

Biblioteka Content Center zawiera dwa typy rodzin:

Rodziny standardowe określają wszystkie parametry dla składników tych rodzin w tabeli rodziny. Jeżeli wybierzesz składnik rodziny, który ma zostać umieszczony w zespole, dane składnika rodziny będą w pełni określały część standardową dla wystąpienia.

Rodziny niestandardowe zawierają jeden lub więcej parametrów niestandardowych przypisanych do parametru geometrycznego w szablonie rodziny. W tabeli rodziny mogą wystąpić następujące typy niestandardowych parametrów: Zakres wartości numerycznych, sekwencja wartości numerycznych lub logicznych. Wprowadź wartość parametru niestandardowego do umieszczenia części. Możesz utworzyć wiele różnych części w oparciu o ten sam składnik rodziny niestandardowej.

Składniki rodzin standardowych są domyślnie umieszczane jako części standardowe. Plik części standardowej jest tworzony w folderze Pliki Content Center (określonym w projekcie). Właściwość rodziny Nazwa pliku i Nazwa folderu określa nazwę i folder pliku części standardowej. Pliki części standardowych są plikami tylko do odczytu i można je edytować za pomocą poleceń Content Center:

• Zmień rozmiar: Jeżeli zmienisz rozmiar części, automatycznie tworzony jest nowy plik części (z odpowiednim rozmiarem części) w lokalizacji Pliki Content Center.
• Odśwież komponenty standardowe: Jeżeli odpowiednia rodzina zostanie zmieniona w bibliotece, część standardowa jest odświeżana za pomocą polecenia Odśwież komponenty standardowe.

Składniki rodzin niestandardowych są domyślnie umieszczane jako części niestandardowe. Wybierz nazwę folderu i nazwę pliku części niestandardowej w umieszczeniu. Części niestandardowe są traktowane jako normalne pliki programu Autodesk Inventor.

W razie potrzeby umieść składniki rodziny standardowej jako części niestandardowe lub składniki rodziny niestandardowej jako części standardowe. Wybierz opcję Jako niestandardowa lub Jako standardowa w oknie dialogowym Rodzina. Aby zmienić ustawienia domyślne dla rodzin niestandardowych, ustaw opcję Ustawienia domyślne rodziny niestandardowej na karcie Content Center w oknie dialogowym Opcje aplikacji.

• Po wstawieniu składnika rodziny standardowej jako części niestandardowej określ nazwę i folder pliku części. Plik części jest niezależny od Content Center i może być edytowany ręcznie.
• Jeśli umieszczasz niestandardowy składnik rodziny jako część standardową, plik części jest zapisywany w lokalizacji Pliki Content Center. Jest zapisywany w folderze określonym przez właściwość Nazwa folderu rodziny. Nazwa pliku jest utworzona automatycznie za pomocą właściwości Nazwa pliku. Aby edytować umieszczoną część, użyj polecenia Zmień rozmiar lub Odśwież komponenty standardowe.

  Uwagi:

  • W przeglądarce zespołu standardowe części z biblioteki Content Center są oznaczone specjalną ikoną.
  • Niestandardowe części z biblioteki Content Center są oznaczone ikoną części Autodesk Inventor.
  • Upewnij się, że Nazwa pliku nie powtarza się w folderze rodziny. Wyrażenie dla właściwości Nazwa pliku musi zawierać wszystkie kolumny niestandardowe w celu określenia unikalnej nazwy pliku w rodzinie niestandardowej. Nazwy pliku muszą również zawierać identyfikatory typowe dla rodziny, aby zapewnić ich unikalność w ramach Content Center.
  • Jeżeli nowa kolumna niestandardowa jest dodana do rodziny, wartość domyślna nowej kolumny jest stosowana do umieszczonego pliku części w trakcie odświeżania części.

Pliki części standardowych

Podczas umieszczania standardowej części Content Center w zespole tworzony jest plik części w folderze Pliki Content Center. Jeśli później umieszczane jest inne wystąpienie tej samej części, istniejący plik części jest porównywany z częścią z biblioteki. Jeżeli biblioteka zawiera nową wersję części, następny krok zależy od opcji aplikacji Odśwież nieaktualne znormalizowane komponenty w umieszczeniu. Oryginalny plik części jest automatycznie zastępowany nowym plikiem części lub użyty zostaje plik z folderu Pliki Content Center.

Oryginalny plik części w folderze Pliki Content Center musi być plikiem do odczytu/zapisu, aby można go było zastąpić. Jeśli plik części jest tylko do odczytu, należy go wypisać (lub zmienić jego właściwości na do odczytu/zapisu), aby zakończyć operację umieszczania. Jeśli plik pozostanie tylko do odczytu, umieszczenie części zostanie anulowane.

Poniższe polecenia umożliwiają utworzenie i zastąpienie pliku części w folderze Pliki Content Center:

• Wstaw z Content Center
• Zamień z Content Center
• Zmień rozmiar
• Odśwież komponenty znormalizowane
• Otwórz z Content Center

Jeśli zarządzanie plikami części Content Center odbywa się w programie Autodesk Vault Basic, wykonanie poniższych czynności może skutkować utratą uprawnień do zapisu pliku:

• Anulowano wypisanie pliku poprzez kliknięcie przycisku Nie w oknie komunikatu wypisania z repozytorium.
• Zgłoszenie Edycja pliku w repozytorium zostało skonfigurowane w następujący sposób: Odpowiedź = Nie, Częstotliwość = Nigdy nie zgłaszaj.
• Plik części jest wypisany przez innego użytkownika w programie Autodesk Vault Basic.

Miejsce przechowywania występujących komponentów znormalizowanych

Komponenty znormalizowane Content Center są tworzone w lokalizacji Pliki Content Center określonej w pliku projektu Autodesk Inventor.

W celu utworzenia komponentu przez Content Center, najpierw wyszukiwany jest bufor poprzednio używanej treści znajdujący się w lokalizacji dla plików Content Center. Takie wyszukiwanie zapewnia skrócenie czasu dostępu do powszechnie używanych komponentów. Istnieje możliwość ustawienia różnych Lokalizacji plików Content Center dla poszczególnych projektów Autodesk Inventor. Zaleca się jednak korzystanie z tej samej Lokalizacji pliku Content Center dla każdego projektu w celu zoptymalizowania jego funkcjonowania.

Można określić domyślną lokalizację plików Content Center w oknie dialogowym Opcje aplikacji programu Autodesk Inventor. Domyślna lokalizacja plików Content Center jest automatycznie stosowana do każdego projektu, dla którego ustawiona jest domyślna lokalizacja Plików Content Center.

Wskazówki:

• Nie zmieniaj lokalizacji Folderu plików Content Center, jeżeli projekt jest aktywny.
• Każdy członek grupy roboczej pracujący w środowisku Repozytorium (lub w każdym innym systemie zarządzania danymi) powinien korzystać z lokalnego foldera, aby przechowywać pliki Content Center. System zarządzania danymi obsługuje lokalny folder Pliki Content Center.

Standardowe części Content Center w przeglądarce zespołu

Część standardowa umieszczona z biblioteki Content Center jest oznaczona specjalną ikoną w przeglądarce zespołu:

	Część standardowa Content Center
	Nieruchoma część standardowa Content Center
	Nieaktywna część standardowa Content Center
	Nieaktywna, nieruchoma część standardowa Content Center
	Część standardowa Content Center, widoczność wyłączona
	Nieruchoma część standardowa Content Center, widoczność wyłączona

Uwaga: Dla części z biblioteki Content Center umieszczanych jako niestandardowe w przeglądarce zespołu wyświetla się ikona części programu Autodesk Inventor.

Poziom Reprezentacji szczegółów części z biblioteki Content Center.

Reprezentacja Wszystkie elementy Content Center wyłączone wyłącza wszystkie komponenty zapisane w następujących dwóch lokalizacjach:

• Folder Domyślne pliki Content Center określony na karcie Plik w oknie dialogowym Opcje aplikacji
• Folder Pliki Content Center określony w Opcjach folderów w bieżącym projekcie

Jeśli komponent Content Center nie zostanie zapisany w jednym z dwóch podanych położeń, nie zostanie wyłączony.

iProperties części Content Center

Właściwości iProperties nie mogą być edytowane dla umieszczonych standardowych części Content Center zapisanych w lokalizacji Pliki Content Center.

Aby ustawić właściwości iProperties dla rodziny części, należy przypisać odpowiednie kolumny tabeli rodziny do iProperties za pomocą opcji Edytor Content Center.

Wskazówka: Aby zmienić właściwości iProperties dla umieszczonej części Content Center, należy edytować odpowiednią rodzinę części i przypisać odpowiednie kolumny tabeli rodziny do właściwości iProperties. Następnie użyj polecenia Odśwież komponenty standardowe, aby odświeżyć część biblioteczną w zespole.

Elementy konstrukcyjne w częściach Content Center

Wszystkie elementy konstrukcyjne są domyślnie ukryte dla umieszczonych części standardowych Content Center. Nie można zmienić widoczności elementu konstrukcyjnego dla części standardowych w zespole, ponieważ część standardowa nie może być edytowana.

Można ustawić widoczność elementów konstrukcyjnych dla poszczególnych składników rodziny w kolumnie widoczności w tabeli rodziny.
