Ustawienia rozwiązywania dla Analizy ramy mają zastosowanie dla wszystkich symulacji. Są one stosowane po uruchomieniu każdej nowej symulacji. Ustawienia globalne można nadpisać dla poszczególnych symulacji, zmieniając właściwości symulacji.
Ta część omawia opcje sterowania na karcie Rozwiązywanie.
|
Dostęp: |
Wstążka:
karta Analiza ramy
panel Ustawienia
Ustawienia analizy ramy
|
| Ustawienia domyślne rozwiązywania | ||
| Algorytm DSC (Zwolnienia belki) |
Wybierz tę opcję, aby włączyć element braku ciągłości w czasie obliczeń struktury ze zdefiniowanymi zwolnieniami. |
|
| Wyniki | ||
| Punkty belki | Określ liczbę punktów belki obliczane w czasie rozwiązywania. | |
Algorytm DSC
Algorytm DSC umożliwia obliczanie struktury ze zwolnieniami.
Dla każdej belki, dla której zdefiniowano dowolny typ analizy z następującymi zwolnieniami:
- Regularne
- Jednostronne
- Elastyczne
- Elastyczne i jednostronne
Przeprowadzone zostaną następujące operacje:
- Podczas generowania modelu struktury wygenerowany zostanie nowy węzeł.
- Zmodyfikowany zostanie element wejściowy ze zwolnieniem. Nowy węzeł zamienia stary w elemencie (stary węzeł pozostanie w innych elementach struktury).

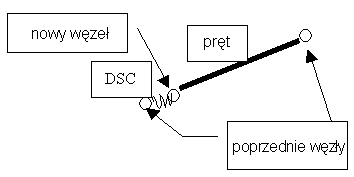

- Między starym i nowym węzłem Robot stworzy element DSC (brak ciągłości). Patrz ilustracja poniżej:
Element DSC jest elementem dwuwęzłowym, w którym siły węzła są generowane zgodnie z następującym wzorem:
Użycie elementów DSC pozwala na definiowanie zwolnień elastycznych belki.
