Praca z kamerą perspektywiczną

Funkcja kamery perspektywicznej udostępnia mało znaną opcję dostosowywania kąta perspektywy (PA) i odległości (D). Należy użyć zestawu klawiszy (wielu wciśniętych klawiszy) w połączeniu z przyciskiem myszy - CTRL+SHIFT+F3, a następnie kliknąć i przeciągnąć wskaźnik w oknie graficznym.

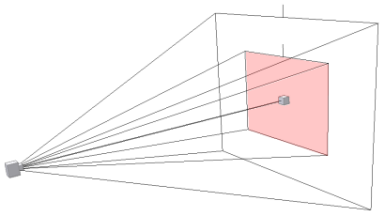

Poniżej wyjaśniono różnicę pomiędzy poleceniem Powiększ a regulacją kąta perspektywy. Opisano także w jaki sposób kamera programu Inventor Studio określa kąt perspektywy i zachowuje go pomiędzy sesjami.

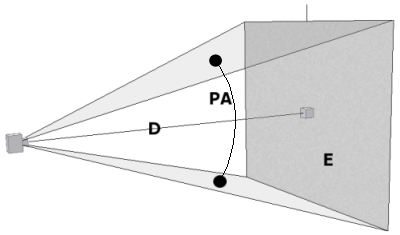

Legenda

• D = Odległość celu od kamery
• E = Zakres widoku z kamery
• PA = Kąt perspektywy

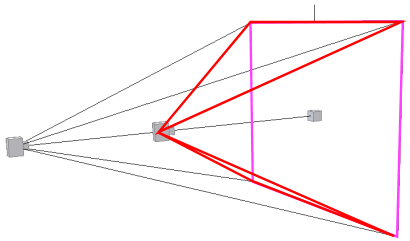

Kąt perspektywy (PA) jest związany zarówno z odległością (D) kamery od obiektu jaki polem widzenia, zwanym inaczej Zakresem (E). Regulacja PA utrzymuje stałą wartość E, natomiast regulacja powiększenia zmienia zarówno wartość D jak i E, natomiast nie zmienia wartości PA.

W poprzednich wersjach opcja Kąt powiększenia kamery perspektywicznej pracowała jak proste powiększenie, to znaczy zmieniała tylko wartość E. Teraz kamera dostosowuje kąt perspektywy zmieniając wartości PA oraz E. Parametry kamery są przenoszone pomiędzy sesjami niezależnie od wielkości okna.

Metoda	2009 i wcześniejsze	2010
Ctrl+Shift_Zoom (ruch myszą)	Zmiana wartości (D) Wartość (E) liczbowo stała Zmiana wartości PA w stosunku do (D)	Bez zmian
Powiększenie w programie Inventor	Zmiana wartości (D) Wartość (E) proporcjonalnie stała Wartość PA stała	Bez zmian
Powiększenie kąta programu Zoom (ustawienie kamery)	Wartość (D) stała Zmiana wartości (E) Wartość PA stała	Wartość (D) stała Zmiana wartości (E) Zmiana wartości PA w stosunku do (E) Niezmienna w kolejnych sesjach.
