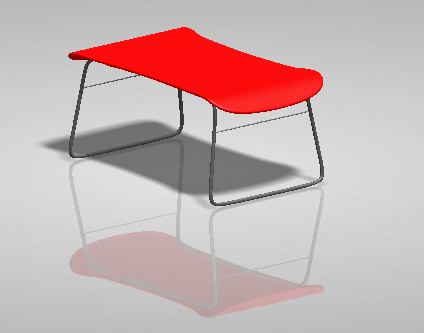

Zaimportuj stół wystylizowany artystycznie i użyj środowiska naprawczego i narzędzi modelowania w programie Inventor, aby zdiagnozować i naprawić błędy w pliku.
- Kategoria
-
Doświadczeni użytkownicy
- Wymagany czas
-
30 minut
- Używany plik ćwiczeniowy
-
_table.wire, _table_complete.ipt
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Cele
- Użyj opcji importu, aby utworzyć bryły naprawy.
- Użyj narzędzi diagnostycznych i naprawczych środowiska naprawczego.
- Oceń błędy elementów.
- Użyj polecenia Zszyj, aby ocenić i zamknąć przerwy.
- Użyj polecenia Wydłuż powierzchnie, aby zamknąć przerwy.
- Użyj polecenia Przetnij powierzchnie, aby przyciąć nakładające się powierzchnie.
- Użyj polecenia Utwórz kombinację, aby połączyć oddzielne bryły.
Wymagania wstępne
- Średnio zaawansowany poziom znajomości techniki modelowania części.
- Aktywuj plik projektu Tutorials.ipj.
- W ustawieniach dokumentu wybrano opcję cale po imporcie.
- Włącz następujące ustawienia w Opcjach aplikacji, na karcie Szkicuj:
- Autorzutowanie krawędzi do tworzenia szkicu i edycji
- Autorzutowanie źródła części na szkic
Porady dotyczące nawigacji
- Użyj łączy strzałki nawigacji w prawym górnym rogu.
- Kliknij przycisk Dalej lub Wstecz u dołu każdej strony.
