Dane programu Autodesk można publikować w formacie DWF i wyświetlać w programie Autodesk DWF Viewer. Przeglądanie i udostępnianie danych to ważne narzędzia marketingowe służące do komunikacji między sprzedawcami a klientami.
Opublikowanych plików DWF może używać każdy, nawet bez instalowania programu Autodesk Inventor. Pliki DWF są w wysokim stopniu skompresowane, szybko się otwierają i wyświetlają i można je udostępniać poprzez wiadomości email.
Publikowanie za pomocą programu Autodesk Inventor tworzy plik DWF, który zachowuje takie dane projektowe jak długości linii, skale i właściwości brył dla plików 2D i 3D. W jednym pliku mogą znajdować się dane 2D i 3D. Można także publikować wykresy objętościowe analizy naprężeń.
Opublikowany plik wyświetla się i drukuje przy użyciu programu Autodesk Design Review.
Publikowanie wyników analizy naprężeń
- Wynik symulacji do wyeksportowania, np. naprężenie zredukowane von Misesa, przemieszczenie lub jeden z kształtów trybu analizy modalnej, można wyświetlić w przeglądarce symulacji.
- Kliknij polecenie
Eksportuj Eksportuj do DWF. Można także kliknąć opcję Zapisz jakoZapisz kopię jako i wybrać format pliku DWFx. - W środowisku części wyświetlone zostanie okno dialogowe Opublikuj część umożliwiające ustawienie opcji publikowania. Wybierz opcję Ekspresowa.
- W środowisku zespołu wyświetlone zostanie okno dialogowe Opublikuj zespół umożliwiające ustawienie opcji publikowania. Wybierz opcję Ekspresowa.Uwaga: Aktualnie opcje Pełne i Użytkownika nie są obsługiwane dla publikowania wyników symulacji.
- Kliknij opcję Publikuj, aby zamknąć okno i otworzyć okno Publikuj dokument do DWF. Wprowadź nazwę i katalog pliku DWF.Uwaga: Kliknij przycisk Opcje, aby wyświetlić okno Publikuj dokument i dostosować opcje.
- Kliknij opcję Zapisz, aby wygenerować plik DWF.

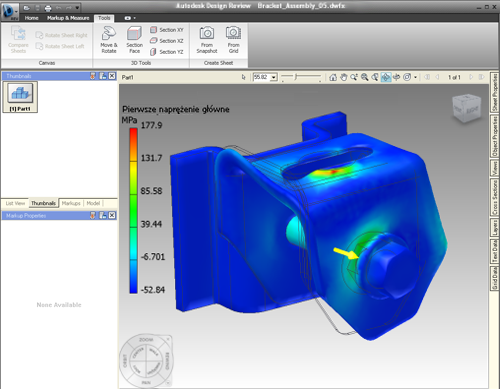

Wyniki analizy naprężeń w formacie DWF
Wyniki analizy naprężeń wyświetlają model w różnych kolorach, w zależności od intensywności przyłożonych sił i wiązań.
Podczas pracy w środowisku analizy naprężeń można korzystać z poleceń wyświetlania do utworzenia widoku do wyeksportowania w formacie DWF. Na przykład dla konturów naprężenia można wybrać liczbę kolorów i zdefiniować, za pomocą paska kolorów, maksymalną i minimalną wartość progu.
Na pasku przeglądarki symulacji należy wybrać i wyświetlić wyniki przeznaczone dla programu Autodesk Design Review.
Bieżący stan części lub modelu zespołu jest publikowany w formacie DWF. Nie wszystkie rodzaje analizy są publikowane. Publikowane są tylko aktywne rodzaje widoczne na ekranie w czasie publikacji.
Publikowany plik DWF z wynikami analizy naprężeń zawiera informacje na temat elementów, paska kolorów, odwzorowania kolorów na części, oraz nieodkształconej części przedstawionej za pomocą drutu.
