Tworzenie rzutu

Można utworzyć rzut według standardu amerykańskiego lub europejskiego, w zależności od standardu rysunkowego przyjętego dla rysunku. Zanim będzie można utworzyć rzut, musi istnieć widok bazowy. Na wstążce kliknij kartę Wstaw widoki panel Utwórz Rzutowany .

Uwaga: Wielokrotne rzuty są dopasowane do widoku macierzystego i dziedziczą jego skalę oraz ustawienia wyświetlania. Aksonometryczne rzuty nie są dopasowane do widoku macierzystego. Mają one standardową skalę widoku macierzystego, ale nie są aktualizowane przy zmianie skali widoku macierzystego.

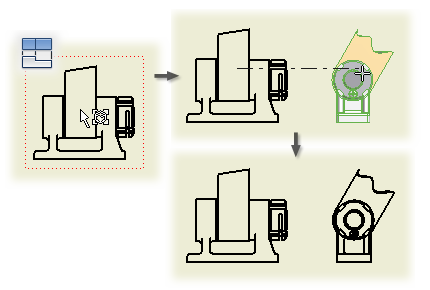

Na wstążce kliknij kartę Wstaw widoki panel Utwórz Rzutowany . Wybierz widok macierzysty dla rzutowania. Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok. Podczas przesuwania podglądu orientacja widoku rzutowanego zmienia się, aby odzwierciedlić stosunek do widoku macierzystego. Kontynuuj umieszczanie rzutów przez przesuwanie podglądu i wskazywanie położenia. Aby zakończyć umieszczanie rzutów, kliknij prawym przyciskiem myszy i wybierz polecenie Utwórz. Pokaż, jak utworzyć widok rzutowany

Możesz również utworzyć widoki rzutowane zaraz po utworzeniu widoku bazowego. Sprawdź, czy pole wyboru Utwórz rzuty zaraz po utworzeniu widoku bazowego w oknie dialogowym Widok rysunkowy jest zaznaczone. Kliknij, aby umieścić widoki rzutowane.

Podczas edycji pole wyboru jest zablokowane.

Porady:

• Styl rzutowania: Typ rzutowania jest kontrolowany na podstawie aktywnego standardu. Można przełączać typ rzutowania między europejskim i amerykańskim na karcie Ustawienia widoku w stylu Standardowym. Zmiana będzie miała wpływ tylko na aktualny rysunek, chyba że ustawienia zostaną zapisane do biblioteki stylów. Wszystkie pozostałe rysunki, dla których używany jest ten standard, będą odzwierciedlały zmianę rzutowania.
• Dziedziczność wycięcia w widokach rzutowanych: Aby włączyć lub wyłączyć dziedziczność wycięcia przekroju, wycinka, przerwań i wyrwań, kliknij prawym przyciskiem widok rzutowany i wybierz opcję Edycja widoku. Otwórz kartę Opcje wyświetlania w oknie dialogowym Widok rysunkowy i wybierz odpowiednie opcje w sekcji Dziedziczność wycięcia.
