Podczas trasowania automatycznego system korzysta z najkrótszej ścieżki powyżej 0.005 metra przed zakończeniem segmentu. Ścieżki mniejsze niż 0.005 metra nie są tworzone prawidłowo.
W tym ćwiczeniu w segmenty należy automatycznie trasować pozostałe, usunięte z trasy przewody i kable.
-
Na wstążce kliknij
kartę Kable i wiązki przewodów
panel Trasa
Trasa automatyczna
. - W oknie dialogowym Trasa automatyczna wybierz opcję Wszystkie przewody usunięte z trasy.
W oknie dialogowym widać, że siedem przewodów usuniętych z trasy zostało wybranych do trasowania.
- Kliknij przycisk OK.

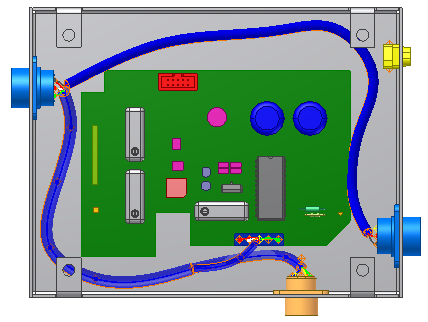

Pozostałe przewody są trasowane w segmenty, a okno dialogowe zostaje zamknięte.
