Trasowanie wybranych przewodów

W tym ćwiczeniu wybierzemy przewód i dokonamy ręcznego trasowania w kilku segmentach.

1. Dwukrotnie kliknij Zespół wiązki przewodów1, aby go uaktywnić.
2. Na wstążce kliknij kartę Kable i wiązki przewodów panel Trasa Trasa .

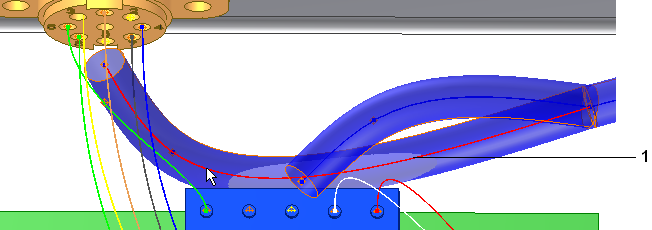

3. W oknie graficznym kliknij przewód (1), tak jak pokazano to na rysunku.

   W przeglądarce przewód ten ma nazwę Przewód1.



   W oknie dialogowym Trasuj przewody przycisk Przewody zmienia kolor z czerwonego na biały. Oznacza to, że wybieranie przewodu jest zakończone.

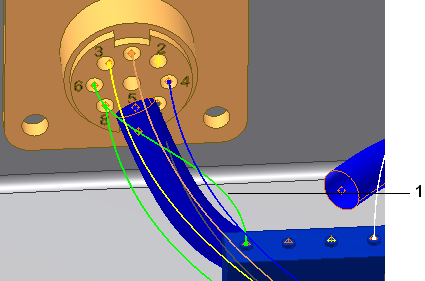

4. Kliknij przycisk Pierwszy segment, a następnie kliknij pierwszy segment (1) tak jak na rysunku.


   Przycisk Pierwszy segment zmienia kolor, a przycisk Ostatni segment jest wyłączony.

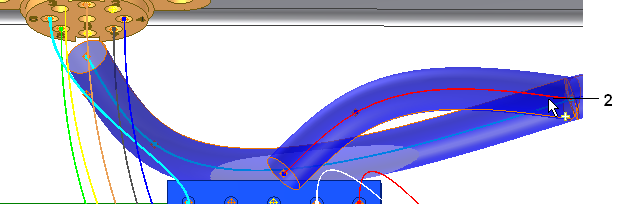

5. W oknie graficznym kliknij segment gałęzi (2), a następnie kliknij przycisk OK.


   Przewód jest trasowany w główny segment i poza odgałęzienie. Średnica segmentu i długość przewodu są automatycznie obliczane.
