Ręczne wstawianie przewodów

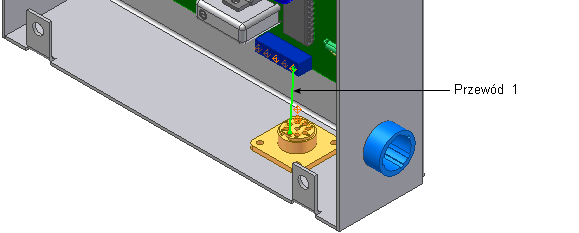

Aby wstawić przewody, należy określić ID przewodu, wybrać przewód do podłączenia, a następnie zaznaczyć sworznie dla każdego końca przewodu.

1. Na wstążce kliknij kartę Kable i wiązki przewodów panel Utwórz Utwórz przewód .
2. W oknie dialogowym Utwórz przewód zaakceptuj domyślne ID przewodu (Przewód1).

   Domyślne ID przewodu to „Przewód” oraz cyfra rosnąca, począwszy od 1.

3. Z listy przewodów wybierz typ przewodu do wstawienia. Użyj strzałek, aby wybrać poniższą kategorię i nazwę przewodu z listy.

   Kategoria: Ogólne

   Nazwa: 22AWG-GRN

4. Upewnij się, że przycisk Styk 1 jest wciśnięty. Jeśli nie jest, kliknij go.

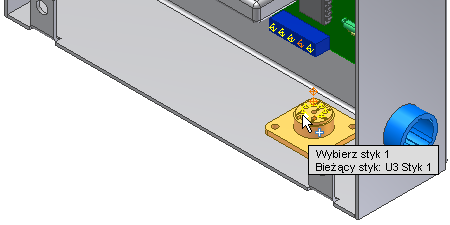

5. W oknie graficznym ustaw wskaźnik na sworznie w części 360124. Po wybraniu punktów dla przewodu, zostanie wyświetlona etykieta narzędzi Desygnator odniesienia oraz numer sworznia. W przypadku wyświetlenia etykiety U3 Sworzeń1 kliknij punkt konstrukcyjny reprezentujący sworzeń początkowy przewodu.

6. Zatrzymaj wskaźnik na pierwszym sworzniu LTP części.

   Podczas wybierania drugiego sworznia przewodu wyświetlany jest podgląd przewodu z etykietą.

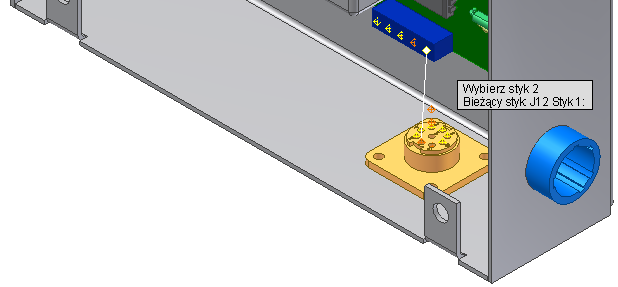

7. Kiedy etykieta pokazuje J12 Sworzeń 1, kliknij punkt, aby zaznaczyć drugi sworzeń.
8. W oknie dialogowym, kliknij przyciskOK, aby utworzyć przewód.
