Szkic 3D

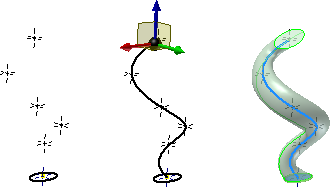

Na karcie Model 3D w panelu Szkic kliknij opcję Szkic 3D, aby utworzyć szkic oparty na współrzędnych XYZ. Za pomocą poleceń na karcie Szkic 3D można tworzyć elementy 3D, takie jak ścieżki skosu, tory sterujące wyciągnięciami złożonymi oraz krawędzie powierzchni.
- Na wstążce kliknij
kartę Model 3D
panel Szkic
Utwórz szkic 3D
. - W razie konieczności kliknij prawym przyciskiem myszy płaszczyzny konstrukcyjne początku, osie i punkt środkowy początku w przeglądarce, aby włączyć ich widoczność.
- W razie konieczności użyj opcji Dołącz geometrię, aby skopiować geometrię ze szkiców 2D do szkicu 3D.
- Za pomocą poleceń szkicu 3D utwórz geometrię i wiązania odpowiednio do potrzeb.
- Użyj opcji Wymiar, aby dodać wymiary do geometrii szkicu 3D i do punktów konstrukcyjnych.
- Użyj poleceń Wiązania, aby dodać wiązania do geometrii szkicu 3D.
- Kliknij opcję Powrót, aby zakończyć szkic.
Uwaga: Nie możesz dodać wiązania lub wymiaru do geometrii nieruchomej lub geometrii odniesienia. Jedna z wybranych krzywych musi być nie związana.
Edycja szkicu 3D
Geometria 2D skopiowana do szkicu 3D za pomocą polecenia Dołącz geometrię musi być edytowana w oryginalnym szkicu 2D. Zmiany dokonane w szkicach 2D są stosowane do szkiców 3D i są odzwierciedlane w przeciągnięciach 3D korzystających z geometrii szkicu.
- Kliknij prawym przyciskiem myszy na ikonie Szkic 3D w przeglądarce i wybierz Edycja szkicu 3D.
- W szkicu 3D wykonaj jedną z następujących czynności:
- Kliknij dwukrotnie na wymiarze zagięcia i wpisz nowy promień zagięcia w okienku Edycja wymiaru.
- Kliknij prawym przyciskiem myszy na zagięciu lub wymiarze zagięcia i wybierz Usuń. Użyj polecenia Zagięcie, aby dostosować promień zagięcia i dodać nowe zagięcie.
- Użyć opcji Wymiar, aby dodać wymiary.
- Za pomocą poleceń wiązania dodaj do geometrii wiązania.
- Kliknij prawym przyciskiem myszy geometrię szkicu 3D, a następnie wybierz polecenie Usuń.
- Za pomocą poleceń rysowania utwórz nową geometrię.
Uwaga: Jeśli usuniesz zagięcie lub promień zagięcia jest za duży, aby dopasować segmenty linii, wtedy zostanie przywrócony narożnik (w linii 3D).
