Środowisko szkicowania 3D jest dostępne tylko w plikach części (.ipt). Utwórz część w zespole, aby użyć położenia innych komponentów w szkicu 3D.
Aby tworzyć elementy 3D, utwórz środowisko szkicowania 2D i 3D.
Utwórz geometrię w dowolnym punkcie w przestrzeni 3D dzięki szkicowaniu 3D. Szkic 3D nie używa płaszczyzny szkicu. Przykładowo szkic 2D jest tworzony na pojedynczej płaskiej płaszczyźnie, takiej jak XY.
Użyj szkicu 2D, aby utworzyć geometrię na płaszczyźnie dla funkcji, takich jak wyciągnięcie proste i obrót, oraz przekroje poprzeczne 2D dla funkcji wyciągnięcie złożone i przeciągnięcie 3D.

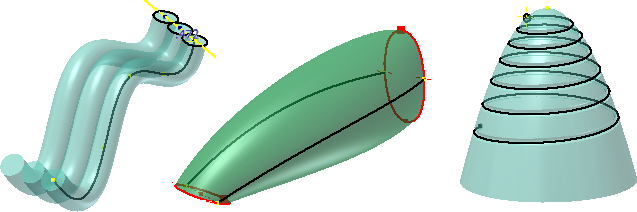

Użyj szkicu 3D, aby utworzyć ścieżki okablowania, rurociągu, przeciągnięcia i wyciągnięcia złożonego. Można również użyć szkicu 3D, aby utworzyć krawędzie powierzchni.
Wskazówki do pracy ze szkicami 3D

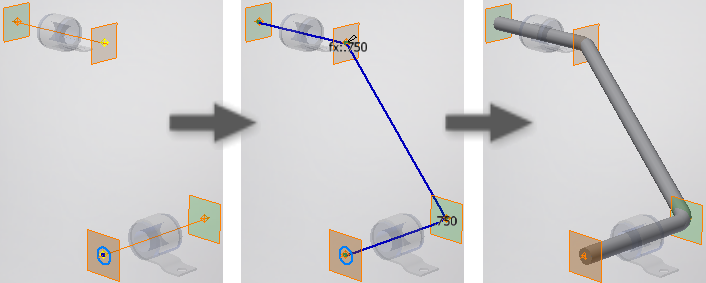

- Ustal przeznaczenie szkicu i utwórz szkic we właściwym środowisku. Na przykład odniesienia trasy przewodu do wielu komponentów. Utwórz szkic 3D w aktywnym pliku części zespołu w celu uzyskania odniesienia do położenia komponentu.
- Uwzględnij umieszczenie punktów konstrukcyjnych lub punktów szkicu w celu zlokalizowania punktów wskazania szkicu 3D.
- Utwórz przekrój poprzeczny 2D w szkicu 2D, a następnie utwórz linię środkową lub ścieżkę skosu w szkicu 3D.
- Kliknij w dowolnym miejscu przestrzeni 3D, aby umieścić punkt.
- Kliknij w dowolnym miejscu w przestrzeni 3D, aby umieścić linię lub segment splajnu.
- Kliknij prawym przyciskiem myszy punkt i użyj polecenia Obróć/Przesuń 3D, aby ustawić geometrię szkicu.
- Użyj wiązania zgodności 3D, aby dołączyć punkty końcowe krzywej.
- Aby zwiększyć przejrzystość widoku, wyłącz widoczność wymiarów lub szkiców.
- Użyj polecenia Konstrukcja, aby zmienić geometrię odniesienia na geometrię konstrukcyjną.
