Umieszczanie właściwości dla pojedynczego obiektu
- Na wstążce kliknij
kartę Tablica montażowa
panel Zarządzanie
Wyświetlanie właściwości

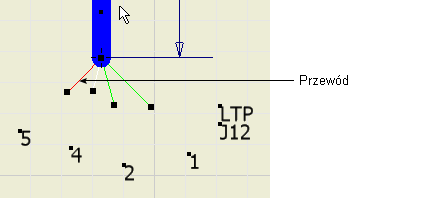

. - W oknie dialogowym wybierz opcję Obiekt, a następnie kliknij pokazany poniżej przewód.
- W oknie dialogowym przewiń listę właściwości, aby wybrać ID przewodu i Nazwę przewodu.
- Kliknij właściwość Nazwa i wartość, a następnie kliknij przycisk OK.

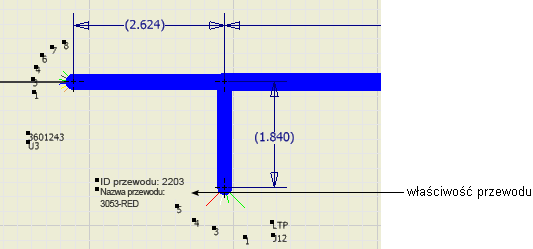

W oknie graficznym właściwości wyświetlane są na przeciwległym końcu segmentu, a nie na gałęzi segmentu, na której wybrany został przewód.
- Naciśnij spację, aby przełączyć właściwości końcowego rozgałęzienia segmentu, a następnie kliknij, aby go umieścić.
- Aby zobaczyć powiązanie pomiędzy obiektami wiązki a skojarzonymi właściwościami, należy przeciągnąć przewód do pozycji poziomej.
W trakcie przesuwania przewodu właściwości powiązane z przewodem również się przesuwają, utrzymując swoje oryginalne odsunięcie i względną pozycję.
- Przywróć przewód do poprzedniej pozycji.
