Użyj polecenia Wyświetl właściwości, aby wyświetlić właściwości wiązki przewodów dla przewodów, kabli, sworzni, linek, złączy i segmentów wyświetlanych na rysunku.
Dodawanie właściwości do sworzni, części i wybranych przewodów.
- W oknie graficznym przybliż wiązkę przewodów.
-
Na wstążce kliknij
kartę Tablica montażowa
panel Zarządzaj
Wyświetlanie właściwości
. - W oknie dialogowym Wyświetl właściwości w obszarze Wybierz filtry kliknij opcję Wszystkie styki.
- Na liście Nazwa właściwości wybierz Nazwa styku.
- W Opcjach wyświetlenia wybierz Tylko wartość, a następnie kliknij przycisk Zastosuj.

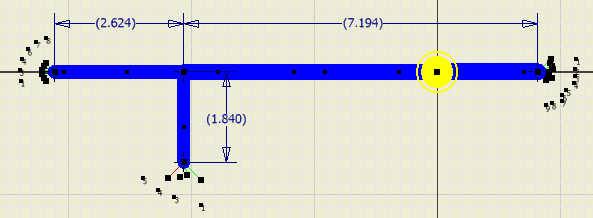

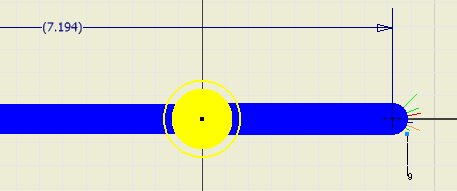

- W oknie graficznym wyświetlana jest linia od pola tekstowego właściwości, dołączonego do kursora, do skojarzonego obiektu. Kliknij, aby umieścić właściwość tak jak na ilustracji.
Wszystkie właściwości są automatycznie umieszczane w oparciu o powyższy wybór.

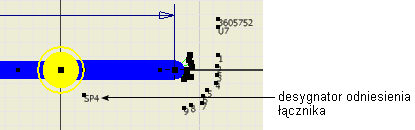

- Aby umieścić właściwości części, wybierz polecenia Wszystkie części, wybierz Oznaczenie odwołania i Numer części, wybierz Tylko wartość, a następnie kliknij przycisk Zastosuj.
Użyj klawisza Ctrl oraz kliknij, aby wybrać kilka elementów z listy.
- Kliknij w oknie graficznym, aby umieścić właściwości części.
- Aby umieścić właściwości złącza, wybierz polecenie Wszystkie złącza, wybierz Oznaczenie odwołania i Tylko wartość, a następnie kliknij przycisk OK.

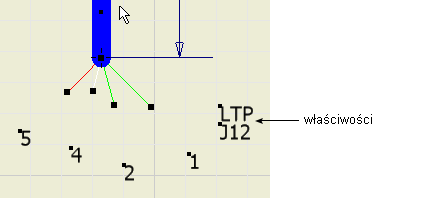

- Użyj klawisza Ctrl oraz kliknij, aby wybrać właściwości LTP i J12 i przeciągnąć je bliżej końca rozgałęzionego segmentu.
