Po wstawieniu elementu Rozdarcie kołnierz wyciągnięty przestaje być ciągłym, zamkniętym kształtem. Można teraz utworzyć rozwinięcie blachy odpowiednie do celów produkcyjnych.
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Płaski szyk
Utwórz płaski szyk
.

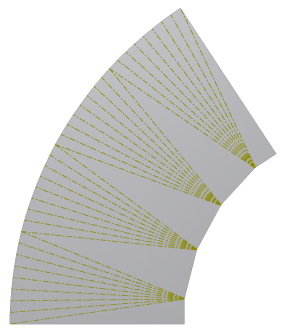

Na rozwinięciu blachy wyświetlane są linie środkowe zagięć oraz linie zakresu zagięć, które wyznaczają strefy zagięć wymagane do spłaszczenia kołnierza wyciągniętego.
Uwaga: Można łatwo dodać element Rozdarcie do Kołnierza wyciągniętego utworzonego z dwóch zamkniętych profili, a następne wygenerować odpowiednie rozwinięcie blachy. Zakład produkcyjny może preferować wyrób tego typu części w dwóch kawałkach.
To rozwinięcie blachy będzie wykorzystane podczas kolejnego ćwiczenia dotyczącego Opisu kolejności zagięć.
