Wyniki symulacji

1. Na karcie Analiza naprężeń, w panelu Rozwiązywanie kliknij opcję Symulacja.
2. W oknie dialogowym Symulacja kliknij Uruchom, aby rozpocząć symulację.

Okno dialogowe Symulacja pozostanie otwarte, wyświetlając pasek postępu, do czasu zakończenia obliczeń.

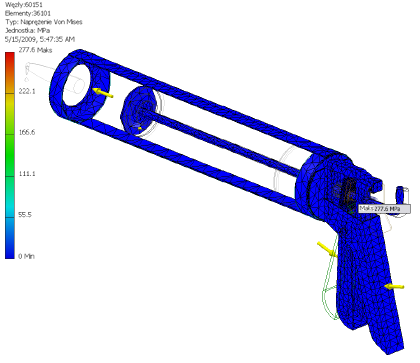

Po zakończeniu symulacji w oknie graficznym wyświetlony zostanie wykres odkształcenia modelu. Wyniki Naprężenia Von Misesa zostaną również wyświetlone z zastosowaniem domyślnych ustawień paska kolorów. W panelu Wyświetlanie kliknij opcję Wartość maksymalna, aby wyświetlić maksymalne naprężenie i jego lokalizację.

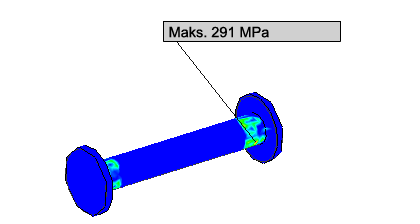

Maksymalne Naprężenie Von Misesa rzędu ok. 291 MPa występuje na Iglicy. Aby wyświetlić lokalizację naprężenia maksymalnego, wyłącz widoczność wszystkich części poza Iglicą.

Naprężenie to jest większe niż granica plastyczności (stal) Iglicy wynosząca 207 MPa, dlatego analiza wskazuje na odkształcenie Iglicy. Aby spełnić kryteria siły, zmodyfikuj projekt lub zmień materiał Iglicy.

Uwaga: W tym ćwiczeniu model ma na celu ilustrację typów kontaktów i ich zastosowanie. Niektóre obszary kontaktowe, takie jak interfejs Tłok-Siłownik, są niewielkie. Wprowadzając wartości sztywności i siły sprężyny, zachowaj ostrożność, ponieważ wyniki przemieszczenia i naprężenia zależą od wartości parametrów. Zwróć również uwagę na to, że niektóre części mają duże obszary znacznych odkształceń, co jest bardziej dopasowane do analizy nieliniowej.
