Tworzenie reguł w zespole

W następnych kilku ćwiczeniach utworzysz serię reguł zarządzających zawartością zespołu.

Przekazywanie parametrów z zespołu do części iPart.

Ten model ma część o nazwie manifold_block:1, zawierającą reguły iLogic. Należy przekazać parametry z poziomu zespołu do tej części.

Utwórz regułę o nazwie assembly_to_parts_rule.

Reguła ta ustala parametry w części w oparciu o odpowiednie wartości parametrów sterowania w zespole. Funkcja Parametr określa nazwę komponentu oraz nazwę parametru.

Kopia bloku kodu

Parameter("manifold_block:1", "block") = block
Parameter("manifold_block:1", "component_type") = component_type
Parameter("manifold_block:1", "port_a_size") = port_a_size
Parameter("manifold_block:1", "port_b_size") = port_b_size
Parameter("manifold_block:1", "port_c_size") = port_c_size

Po ukończeniu reguły kliknij przycisk OK.

Edycja reguł na poziomie części w zespole

W ćwiczeniu Część bloku kolektora dodaliśmy do części bloku kolektora regułę sterującą stylami teownika i kolanka. Musimy ją dodać również na poziomie zespołu. Zamiast przepisywać regułę, możemy skopiować oryginał.

Kliknij dwukrotnie pozycję manifold_block:1 z poziomu przeglądarki modelu. Pozostałe komponenty staną się przezroczyste.
Na wstążce kliknij kartę Zarządzanie panel iLogic Przeglądarka reguł .
Kliknij dwukrotnie pozycję component_type_rule.
Skopiuj tekst reguły do schowka.
Kliknij Anuluj w oknie Edycja reguły, by zamknąć okno.
Kliknij dwukrotnie pozycję my_manifold_block.iam w przeglądarce modelu.
Dodaj nową regułę o nazwie component_type_rule.
Wklej tekst skopiowany z reguły component_type_rule do pola tekstowego reguły w oknie dialogowym Edycja reguły.
Kopia bloku kodu
```
If component_type = "standard" Then
port_b_size = port_a_size
port_c_size = port_a_size
End If
```
Kliknij przycisk OK, aby zapisać regułę na poziomie zespołu.

Dodawanie reguły port_a_rule

Gdy zmieniamy rozmiar gniazda Port A, musimy wykonać kilka czynności:

Zmienić rozmiar gniazda.
Zaktualizować numer części iPart.
W razie potrzeby zmienić rozmiar, lokalizację oraz numer części zestawu śruby.

Dodajemy regułę:

Upewnij się, że zespół bloku kolektora jest aktywny.
Utwórz regułę o nazwie port_a_rule.
Pierwsza część tej reguły reguluje odstępy w szyku śrub na podstawie informacji przechowywanych w tabeli części iPart.
Dodaj blok kodu wyszukujący wykorzystywany wiersz na podstawie parametru port_a_size. Następnie przypisz wartości dwóm różnym parametrom zespołu z dwóch innych kolumn.
Kopia bloku kodu
```
i = iPart.FindRow("port_a_union", "port_size", "=", port_a_size)
port_a_y_dist_between_screws = iPart.CurrentRowValue("y_dist_betwn_screw")
port_a_x_dist_between_screws = iPart.CurrentRowValue("x_dist_betwn_screw")
```
Uwaga: Użyte tutaj instrukcje powiązane z iPart można znaleźć w polu Szablony kodu w węźle iPart na karcie Systemowe.

Następna część reguły wybiera odpowiedni wiersz iPart wewnątrz części śruby w oparciu o wyznaczony rozmiar gniazda.

Używając szeregu instrukcji If, określ właściwy składnik iPart zgodnie z bieżącą wartością parametru port_a_size.

Kopia bloku kodu

If port_a_size = .50 Then
iPart.ChangeRow("port_a_union_screw", "Screw-01")
ElseIf port_a_size = 0.75 Then
iPart.ChangeRow("port_a_union_screw", "Screw-02")
ElseIf port_a_size = 1.00 Then
iPart.ChangeRow("port_a_union_screw", "Screw-02")
ElseIf port_a_size = 1.25 Then
iPart.ChangeRow("port_a_union_screw", "Screw-03")
ElseIf port_a_size = 1.50 Then
iPart.ChangeRow("port_a_union_screw", "Screw-04")
ElseIf port_a_size = 2.00 Then
iPart.ChangeRow("port_a_union_screw", "Screw-04")
ElseIf port_a_size = 2.50 Then
iPart.ChangeRow("port_a_union_screw", "Screw-05")
ElseIf port_a_size = 3.00 Then
iPart.ChangeRow("port_a_union_screw", "Screw-06")
End If

W końcowej części reguły dodaj instrukcję pobierającą numer części dla kołnierza rozchylenia i przechowującą numer w parametrze zespołu, który zostanie wykorzystany w dalszej części ćwiczenia.
Kopia bloku kodu
```
port_a_union_part_number = iProperties.Value("port_a_union", "Project", "Part Number")
```
Kliknij przycisk OK, by zapisać regułę, a następnie zapisz plik zespołu.

Dodawanie reguły port_b_rule

Port B różni się od gniazd Port A i Port C, ponieważ nie występuje w bloku kolektora kolankowego. Jeśli blok kolektora jest blokiem typu kolankowego, musimy wyłączyć zaślepkę i śruby użyte dla tego punktu. Musimy również wyłączyć wiązania zestawiające przypisane do zaślepki.

Ponieważ wyłączamy komponenty, przed zapisaniem reguły wybieramy poziom szczegółu. Reguły wpływające na obiekty powiązane z poziomem szczegółu w zespole wymagają zdefiniowania i zapisania niestandardowego poziomu szczegółu przed przystąpieniem do zapisu reguł. Jeśli niestandardowy poziom szczegółu nie zostanie zdefiniowany, iLogic wygeneruje komunikat o błędzie.

Wybór poziomu szczegółu

W przeglądarce modeli rozwiń folder Reprezentacje, a następnie Poziom szczegółu.
Kliknij prawym przyciskiem węzeł folderu Poziom szczegółu, a następnie kliknij Nowy poziom szczegółu.
Dodany zostanie nowy poziom szczegółu.
Powoli dwukrotnie kliknij pozycję LevelofDetail1, a następnie zmień jej nazwę na iLogic.

Zapis reguły

Następnie możemy zapisać regułę.

Utwórz regułę o nazwie port_b_rule.
W pierwszej części reguły określ, czy tworzony jest blok teownikowy, i zapisz tę informację w osobnej zmiennej isTee. Zmienna isTee przyjmuje wartość True lub False.
Kopia bloku kodu
```
If block = "elbow" Then
isTee = False
ElseisTee = True
End If
```
Użyjemy tej zmiennej później, by określić inne parametry.
Do reguły dodaj wiersze wyłączające wiązania zaślepki i śruby, jeśli blok posiada styl kolankowy. Włącz wiązania, jeśli blok jest blokiem teownikowym.
Kopia bloku kodu
```
Constraint.IsActive("port_b_cap_center") = isTee
Constraint.IsActive("port_b_cap_hole") = isTee
Constraint.IsActive("port_b_cap_face") = isTee
Constraint.IsActive("port_b_cap_screw") = isTee
```
Zauważ, że zmiennej isTee można używać do włączania lub wyłączania wiązań odpowiednio do wartości parametru block.

Uwaga: Konwencja nazewnicza zastosowana do wiązań ułatwia odnoszenie się do nich w regule. Pamiętaj, że możesz również użyć informacji z Drzewa modelu w oknie dialogowym Edycja reguły, by uzupełnić nazwy wiązań.
Dodaj dwa wiersze, które warunkowo uwzględniają część port_b_union i odpowiadający jej szyk śrub:
Kopia bloku kodu
```
Component.IsActive("port_b_union") = isTee
Component.IsActive("port_b_screw_pattern") = isTee
```
W tych wierszach używana jest zmienna isTee. Gdy szyk śruby jest wyłączony, wyłączony jest również komponent śruby.

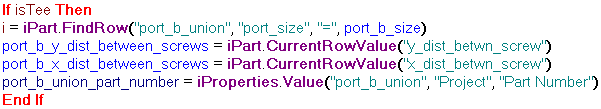

W sytuacjach, gdy używamy gniazda Port B, dodajemy fragment definiujący rozmiar gniazda, wartości parametrów szyku śrub oraz numer części port_b_union.
Kopia bloku kodu
```
if isTee Then
i = iPart.FindRow("port_b_union", "port_size", "=", port_b_size)
port_b_y_dist_between_screws = iPart.CurrentRowValue("y_dist_betwn_screw")
port_b_x_dist_between_screws = iPart.CurrentRowValue("x_dist_betwn_screw")
port_b_union_part_number = iProperties.Value("port_b_union", "Project", "Part Number")
End If
```
Zawarliśmy cały ten blok w instrukcji If isTee, aby te wiersze były przetwarzane wyłącznie w przypadku teownikowego bloku kolektora. Instrukcja If isTee Then jest równoważna instrukcji If isTee = True Then, ale sprawia, że wyrażenie jest bardziej zwięzłe.

Najpierw w tabeli iPart części stanowiącej dwuzłączkę wybieramy właściwy wiersz odpowiadający wartości parametru port_b_size, a następnie pobieramy wartości, których użyjemy jako wartości odsunięcia szyków x i y. Następnie pobieramy numer części z części dwuzłączki i zapisujemy jego wartość w innym parametrze na użytek w przyszłości.

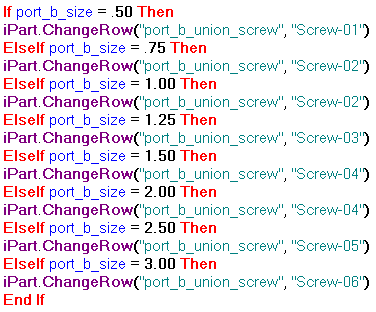

W ostatniej części reguły wybieramy składnik w tabeli iPart części stanowiącej śrubę, aby użyć go w odniesieniu do gniazda Port B. Jest on oparty na wartości parametru port_b_size. Aby tym sterować, należy użyć szeregu instrukcji If/Then/Else.

Kopia bloku kodu

If port_b_size = .50 then
iPart.ChangeRow("port_b_union_screw", "Screw-01")
elseif port_b_size = .75 then
iPart.ChangeRow("port_b_union_screw", "Screw-02")
elseif port_b_size = 1.00 then
iPart.ChangeRow("port_b_union_screw", "Screw-02")
elseif port_b_size = 1.25 then
iPart.ChangeRow("port_b_union_screw", "Screw-03")
elseif port_b_size = 1.50 then
iPart.ChangeRow("port_b_union_screw", "Screw-04")
elseif port_b_size = 2.00 then
iPart.ChangeRow("port_b_union_screw", "Screw-04")
elseif port_b_size = 2.50 then
iPart.ChangeRow("port_b_union_screw", "Screw-05")
elseif port_b_size = 3.00 then
iPart.ChangeRow("port_b_union_screw", "Screw-06")
End If

Kliknij przycisk OK, aby zamknąć okno dialogowe i zapisz regułę.
Zapisz plik swojego zespołu.

Dodawanie reguły port_c_rule

Reguła dla gniazda Port C jest prawie taka sama, jak w przypadku gniazda Port A, z wyjątkiem tego, że wszystko, co odnosi się do gniazda Port A musi odnosić się do gniazda Port C.

Otwórz przeglądarkę reguł.
Kliknij dwukrotnie pozycję port_a_rule.
Używając myszy zaznacz całą regułę.
Naciśnij Ctrl+C, aby skopiować tekst reguły.
Kliknij przycisk OK w oknie Edycja reguły, by zamknąć okno.
Dodaj nową regułę o nazwie port_c_rule.
W oknie dialogowym Edycja reguły kliknij w polu tekstu reguły i naciśnij Ctrl+V, aby wkleić regułę.
Kliknij kartę Wyszukaj i zamień w górnej części okna dialogowego.
Wprowadź port_a w polu Znajdź.
Wprowadź port_c w polu Zamień.
Zaznacz pole wyboru Uwzględnij wielkość liter.

Kliknij Zamień wszystko w tej regule.

Kopia bloku kodu

i = iPart.FindRow("port_c_union", "port_size", "=", port_c_size)
port_c_y_dist_between_screws = iPart.CurrentRowValue("y_dist_betwn_screw")
port_c_x_dist_between_screws = iPart.CurrentRowValue("x_dist_betwn_screw")

If port_c_size = .50 then
iPart.ChangeRow("port_c_union_screw", "Screw-01")
elseif port_c_size = .75 then
iPart.ChangeRow("port_c_union_screw", "Screw-02")
elseif port_c_size = 1.00 then
iPart.ChangeRow("port_c_union_screw", "Screw-02")
elseif port_c_size = 1.25 then
iPart.ChangeRow("port_c_union_screw", "Screw-03")
elseif port_c_size = 1.50 then
iPart.ChangeRow("port_c_union_screw", "Screw-04")
elseif port_c_size = 2.00 then
iPart.ChangeRow("port_c_union_screw" "Screw-04")
elseif port_c_size = 2.50 then
iPart.ChangeRow("port_c_union_screw", "Screw-05")
elseif port_c_size = 3.00 then
iPart.ChangeRow("port_c_union_screw", "Screw-06")
End If

port_c_union_part_number = iProperties.Value("port_c_union", "Project", "Part Number")

Kliknij przycisk OK, aby zamknąć okno dialogowe.
Zapisz plik swojego zespołu.
