Obliczanie numerów części

Musimy określić numery części do użytku z kolankami i śrubami dwuzłączki. Aby tego dokonać, utworzymy dodatkowe reguły w zespole.

Pierwsza część tej reguły oblicza numer części do użytku ze śrubą Port A w oparciu o wartość parametru port_a_size. W tej regule używamy nowej instrukcji Select Case, aby wykonać jedną z grupy instrukcji. Wykonywane instrukcje zależą od wartości wyrażenia.

1. Dodaj nową regułę o nazwie screw_part_number_rule.

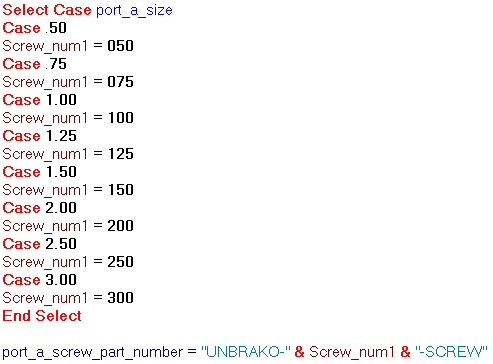

2. Utwórz pierwszy fragment reguły. Ten fragment zapewnia obliczanie zmiennej części numeru części w oparciu o wartość parametru port_a_size. Wartość ta jest przechowywana w zmiennej tymczasowej o nazwie Screw_num1. Gdy wartość zostanie ustalona, reguła konstruuje kompletny ciąg numeru części. Użyj menu rozwijanego Słowa kluczowe na pasku narzędzi powyżej pola tekstowego, by uzyskać pomoc w uzupełnianiu reguły.


   Kopia bloku kodu

   Select Case port_a_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

   Według utworzonej reguły, jeśli parametr port_a_size = 0.50, numer części jest tworzony jako —

   UNBRAKO-050-SCREW

   Zapisujemy tę wartość w parametrze do użytku później.

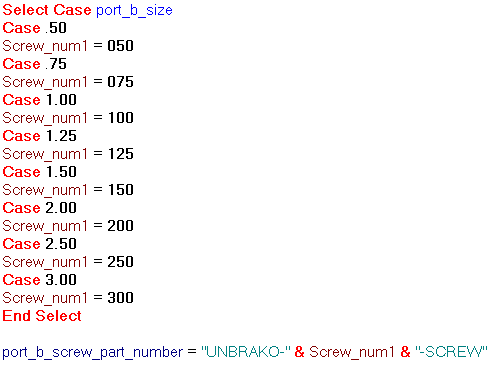

3. Skopiuj i wklej tekst utworzonej reguły, a następnie zamień parametr port_a_size na port_b_size. Określ wartość parametru jako port_b_screw_part_number.


   Kopia bloku kodu

   Select Case port_b_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

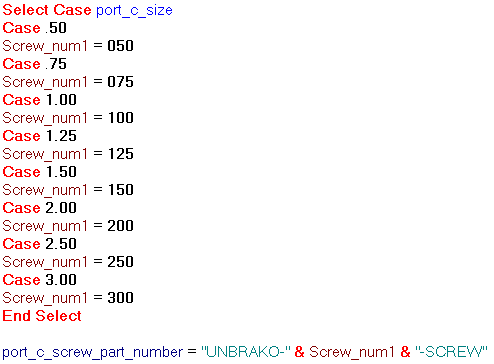

4. Utwórz kolejną kopię tekstu reguły, a następnie zamień parametr port_a_size na port_c_size. Określ wartość parametru jako port_c_screw_part_number.


   Kopia bloku kodu

   Select Case port_c_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

5. Kliknij przycisk OK, aby zapisać regułę i zamknąć okno dialogowe.
6. Zapisz plik swojego zespołu.
