Wyświetlanie elementów konstrukcyjnych w widoku rysunkowym

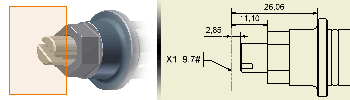

Można odzyskać elementy konstrukcyjne z modelu do widoku rysunkowego i użyć ich jako odniesienia, skojarzyć z nimi opisy i wykorzystać je do innych zadań opisywania.

Określ atrybuty dla elementów konstrukcyjnych w stylu Wartości domyślne obiektu dla aktywnego, używanego przez rysunek standardu.

Automatyczne odzyskiwanie elementów konstrukcyjnych podczas tworzenia widoku

Po wstawieniu widoku rysunkowego można odzyskać elementy konstrukcyjne.

1. Na wstążce kliknij kartę Wstaw widoki panel Utwórz Baza .
2. W oknie dialogowym wybierz plik modelu, orientację widoku i inne ustawienia.
3. Kliknij kartę Opcje i wybierz Elementy konstrukcyjne.

Odzyskiwanie elementów konstrukcyjnych w istniejących widokach

Jeśli widok został umieszczony bez odzyskiwania elementów konstrukcyjnych, można skorzystać z narzędzia Uwzględnij elementy konstrukcyjne, aby je odzyskać.

1. Wybierz komponenty widoku w przeglądarce lub w oknie graficznym.
2. Kliknij prawym przyciskiem myszy komponent i wybierz polecenie Uwzględnij elementy konstrukcyjne.
3. Określ ustawienia elementów konstrukcyjnych do odzyskania w oknie dialogowym Uwzględnij elementy konstrukcyjne:
   • W polu Bezpieczna głębokość określ, czy elementy konstrukcyjne mają być odzyskane z wybranego komponentu, czy z komponentu i wszystkich elementów znajdujących się pod nim w strukturze przeglądarki.
   • W polu Stan określ, czy mają zostać odzyskać widoczne elementy konstrukcyjne, niewidoczne elementy konstrukcyjne lub obydwa rodzaje.
   • W polu Typ określ, które elementy konstrukcyjne użytkownika i początkowe elementy konstrukcyjne mają być odzyskane.
4. Kliknij przycisk OK, aby zamknąć okno dialogowe.

Uwaga: Można także odzyskać pojedynczy element konstrukcyjny. Rozwiń model w przeglądarce, kliknij prawym przyciskiem myszy element konstrukcyjny do odzyskania, a następnie wybierz polecenie Uwzględnij.

Zmiana widoczności pojedynczych elementów konstrukcyjnych w widoku

Po odzyskaniu elementów konstrukcyjnych w widoku rysunkowym są one zawsze widoczne na rysunku, niezależnie od ustawień widoczności w komponencie.

Można ukryć pojedyncze elementy konstrukcyjne po ich odzyskaniu w rysunku.

1. Wybierz element konstrukcyjny w oknie graficznym lub w przeglądarce.
2. Kliknij prawym przyciskiem myszy Widoczność, aby usunąć zaznaczenie pola wyboru, co spowoduje ukrycie elementu konstrukcyjnego.
3. Aby wyświetlić niewidoczne elementy konstrukcyjne, wybierz dany element w przeglądarce. Kliknij prawym przyciskiem myszy i zaznacz pole Widoczność, aby element konstrukcyjny ponownie był widoczny.

Uwaga: Jeśli zachodzi taka potrzeba można użyć polecenia Pokaż ukryte opisy, aby wyświetlić ukryte elementy konstrukcyjne. Kliknij widok prawym przyciskiem myszy i wybierz polecenie Pokaż ukryte opisy. Wybierz w przeglądarce element konstrukcyjny, znaczniki środka i linie środkowe, które mają być wyświetlone, a następnie kliknij prawym przyciskiem i wybierz polecenie Gotowe lub Pokaż wszystko. Jeśli wybrane jest polecenie Gotowe, widoczne będą wybrane elementy konstrukcyjne; w wypadku polecenia Pokaż wszystko, widoczne są wszystkie elementy konstrukcyjne, znaczniki środka i linie środkowe w widoku.

Wykluczanie elementów konstrukcyjnych z widoków rysunkowych

Po odzyskaniu elementu konstrukcyjnego należy skorzystać z opcji Uwzględnij, aby wykluczyć linie środkowe i znaczniki środka elementów konstrukcyjnych z rysunku.

Uwaga: Po wykluczeniu elementu konstrukcyjnego jedynym sposobem na jego zawarcie jest użycie polecenia Uwzględnij. Opcje Uwzględnij elementy konstrukcyjne i Automatyczne linie środkowe (użyte do odzyskania elementów konstrukcyjnych) ignorują wykluczone elementy konstrukcyjne.

1. W widoku rysunkowym modelu z elementami konstrukcyjnymi lub w przeglądarce, kliknij aby wybrać elementy konstrukcyjne, znaczniki środka lub linie środkowe. Można również nacisnąć klawisz CTRL i kliknąć wiele elementów konstrukcyjnych, aby je wybrać.
2. Aby usunąć zaznaczenie pola wyboru, kliknij prawym przyciskiem myszy, a następnie kliknij Uwzględnij. Wybrane elementy konstrukcyjne będą wykluczone z rysunku.

Reprezentacja elementów konstrukcyjnych przeglądarki

	Zwykły tekst	Element konstrukcyjny istnieje w modelu ale nie został odzyskany na rysunku (opcja Włącz nie została wybrana).
	Zwykły tekst	Element konstrukcyjny został odzyskany na rysunku i jest widoczny (opcja Włącz jest wybrana).
	Przekreślony tekst	Element konstrukcyjny jest odzyskiwany na rysunku, ale nie jest widoczny (opcję Widoczność została odznaczona).
	Pogrubiony tekst	Element konstrukcyjny został wykluczony z rysunku (opcja Włącz została odznaczona).
