Tworzenie czopa

To ćwiczenie obejmuje dwie procedury: tworzenie czopów osadzonych śrub na górnych i dolnych bryłach oraz tworzenie czopów zestawionych dla gwintowanej części połączeń.

Najpierw użyjemy punktów konstrukcyjnych do modelowania czopów osadzonych śrub na górnych i dolnych bryłach.

1. Włącz Widoczność dolnej bryły i Punkty konstrukcyjne 1–4. Punkty konstrukcyjne znajdują się w miejscu zakończenia każdego czopa.

2. Na wstążce kliknij kartę Model 3D panel Część plastikowa Kominek .
3. Upewnij się, że wybrano przycisk Łeb.
4. Na karcie Kształt:
   • W obszarze Umieszczenie wybierz W punkcie z menu rozwijanego.
   • Wybierz cztery punkty konstrukcyjne jako Środki.
   • Dla Kierunek wybierz Oś Y. Odwróć kierunek, jeśli strzałki nie wskazują w kierunku bryły.
   • Dla Bryła docelowa wybierz dolną bryłę.
   • Dla Zaokrąglenie wprowadź wartość 0.3 mm.

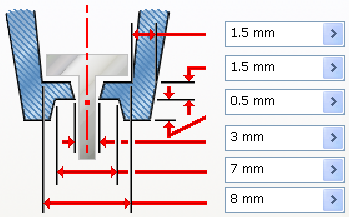

5. Na karcie Łeb:
   • Dla Grubość ściany wprowadź wartość 1.5 mm.
   • Dla Wysokość trzpienia wprowadź wartość 1.5 mm.
   • Dla Wysokość zacisku wprowadź wartość 0.5 mm.
   • Dla Średnica trzpienia wprowadź wartość 3 mm.
   • Dla Średnica zacisku wprowadź wartość 7 mm.
   • Dla Średnica łba wprowadź wartość 8 mm.
   • Dla Opcje pochylenia wprowadź wartość 2.5 stopnia do każdego pola.

   • Wybierz typ Pogłębienia walcowego.
6. Pomiń kartę Żebra.

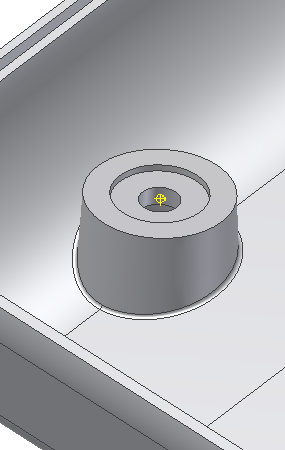

7. Kliknij przycisk OK, aby utworzyć cztery czopy.

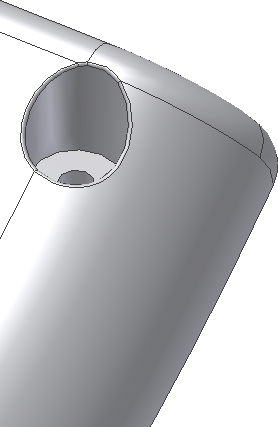

8. Obróć bryłę, tak aby zobaczyć głębokość wpuszczenia łba śruby.


Następnie utworzymy czopy zestawiające dla gwintów części złącznej.

1. Wyłącz Widoczność pokrywy baterii oraz dolnej bryły i włącz Widoczność górnej bryły.
2. Kliknij polecenie Kominek.
3. Upewnij się, że wybrano przycisk Gwint.
4. Na karcie Kształt:
   • W obszarze Umieszczenie wybierz W punkcie z menu rozwijanego.
   • Wybierz cztery punkty konstrukcyjne jako Środki.
   • Dla Kierunek wybierz Oś Y. Odwróć kierunek, jeśli strzałki nie wskazują w kierunku bryły.
   • Dla Bryła docelowa wybierz górną bryłę.
   • Dla Zaokrąglenie wprowadź wartość 0.3 mm.

5. Na karcie Gwint:
   • Upewnij się, że wybrano Otwór i wybierz Pełna głębokość z menu rozwijanego.
   • Dla Średnica gwintu wprowadź wartość 8 mm.
   • Dla Średnica otworu gwintu wprowadź wartość 3 mm.
   • Dla Wewnętrzny kąt odniesienia wprowadź wartość 1 stopień.
   • Dla Zewnętrzny kąt odniesienia wprowadź wartość 2 stopnie.
6. Na karcie Żebra:
   • Upewnij się, że wybrano Żebra usztywniające i wybierz 2 ul z menu rozwijanego.
   • Jako Grubość żebra wprowadź wartość 1.5 mm.
   • Dla Pochylenie żebra wprowadź wartość 1.5 stopnia.
   • Dla Długość występu wprowadź wartość 6 mm.
   • Dla Odsunięcie górne wprowadź wartość 2 mm.
   • Dla Promień występu wprowadź wartość 1 mm.
   • Dla Kąt rozchylenia progu wprowadź wartość 10 stopni.
7. Rozwiń Opcje zaokrąglania na karcie Żebra:
   • Dla Promień żeber wprowadź wartość 0.2 mm.
   • Dla Promień gięcia wprowadź wartość 0.2 mm.
   • Dla Kąt kierunku początku żeber wprowadź wartość0.
   • Dla Kierunek wybierz Oś X w folderze Początek.

8. Kliknij przycisk OK, aby utworzyć cztery czopy z żebrami wzmacniającymi.

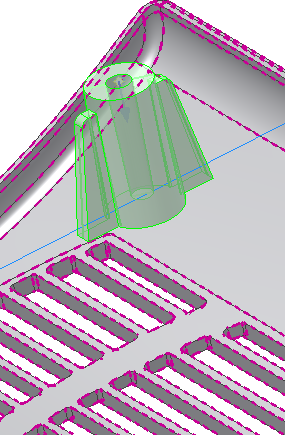

   Poniższa ilustracja przedstawia przekrój czopa.


9. Jeśli wyglądy brył nie zostały zmienione we wcześniejszej części ćwiczenia, kliknij prawym przyciskiem myszy każdą bryłę w przeglądarce i z menu kontekstowego wybierz opcję Właściwości. Z rozwijanego menu Wygląd bryły wybierz unikalny wygląd bryły.
10. Zapisz plik.

Część ćwiczenia dotycząca elementów z plastiku dobiegła końca.
