Teraz chcemy zaokrąglić krawędzie na przecięciu pomiędzy połączeniem zatrzaskowym a bryłą pokrywy baterii. Można to zrobić, używając polecenia Reguły zaokrąglenia.
- Kliknij polecenie Reguła zaokrąglania.
- Wybierz Element jako Źródło.
- Wybierz element Połączenie zatrzaskowe.
- Dla Promień wprowadź wartość 0.2 mm.
- Dla Reguła wprowadź wartość Część przeciwna.
Nie chcemy zaokrąglać górnych krawędzi (czerwone strzałki). Krawędzie zostały włączone, ponieważ dzielą zakrzywioną powierzchnię połączenia zatrzaskowego, która pokrywa się z zakrzywioną powierzchnią bryły baterii. Są to „scalone powierzchnie”. Możemy pominąć scalone powierzchnie (oraz wszystkie krawędzie, które dzielą), wykonując następującą czynność:
- Kliknij Więcej, aby rozwinąć okno dialogowe.
- Zaznacz pole wyboru Usuń scalone powierzchnie, aby włączyć tę opcję.

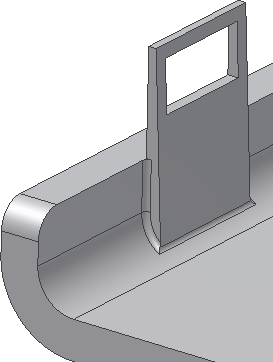

- Kliknij przycisk OK, aby utworzyć regułę zaokrąglenia. Oba zaciski są zaokrąglone, ponieważ należą do tego samego elementu.
- Zapisz plik.
