W poniższym ćwiczeniu należy zdefiniować segment wiązki przewodów pomiędzy dwoma złączami kołowymi (360124:1 i 360575:1) i wokół płytki obwodu drukowanego, umieszczonej w obudowie. Odsunięcie dostosowywane jest podczas pracy.
- Otwórz plik Enclosure_Assembly.iam znajdujący się w podfolderze Kable i wiązki przewodów. To ten sam zespół, który był wykorzystywany w poprzednim ćwiczeniu.
- W przeglądarce dwukrotnie kliknij zespół Zespół wiązki przewodów1, aby go uaktywnić na potrzeby edycji.
-
Na wstążce kliknij
kartę Kable i wiązki przewodów
panel Tworzenie
Utwórz segment

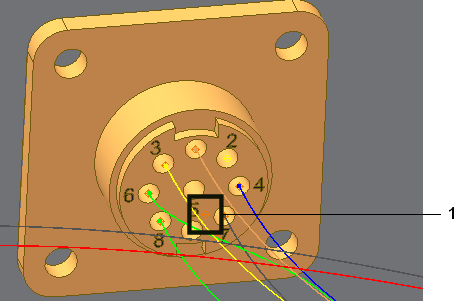

. - Obróć i przybliż widok do komponentu 360124, a następnie wybierz punkt konstrukcyjny widoczny na ilustracji.
Punkt konstrukcyjny segmentu tworzony jest w wybranym punkcie.
- Przesuwaj wskaźnik na dole obudowy, dopóki nie pojawi się etykietka i symbol odsunięcia. Etykietka wyświetla wartość odsunięcia, np. 0.100 cala, natomiast symbol pokazuje bieżącą odległość odsunięcia jako wskazówkę dla wybranych elementów.
- Przed wybraniem drugiego punktu zwiększ odsunięcie, aby przygotować miejsce na rozgałęzienie wiązki. Aby zwiększyć odsunięcie, kliknij prawym przyciskiem myszy, wybierz polecenie Edytuj odsunięcie z menu kontekstowego i wprowadź wartość 0.270.

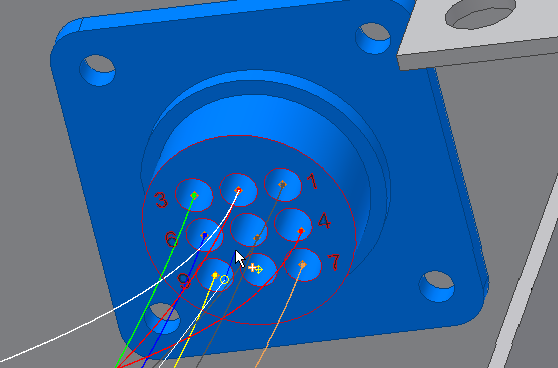

- Zorientuj i przybliż widok dla drugiego punktu, tak jak pokazano, a następnie wybierz punkt na dole obudowy.
Przy wyborze elementów pomiędzy wybranym punktem a bieżącą pozycją kursora wyświetlana jest linia prosta.
- Kontynuuj wybieranie punktów wokół płytki obwodu drukowanego (PCB) i w kierunku drugiego złącza, aby utworzyć kształt segmentu.

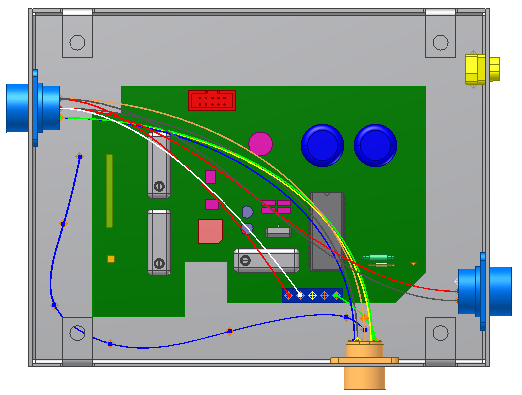

Poniższy rysunek przedstawia kilka dodatkowych wybranych punktów. Dokładne położenie punktów konstrukcyjnych nie jest ważne. Punkty konstrukcyjne można dostosować po utworzeniu segmentu.
- Kliknij prawym przyciskiem myszy, wybierz polecenie Edytuj odsunięcie, a następnie wprowadź wartość 0.200, by zmienić wartość odsunięcia dla ostatniego punktu.
- Kliknij, aby wybrać punkt, tak jak pokazuje ilustracja.
- Kliknij prawym przyciskiem myszy i wybierz Zakończ, aby ukończyć segment.Uwaga: Jeśli wyświetlona zostanie wiadomość o błędzie, a przeciągnięcie nie może zostać wygenerowane, należy dostosować punkty konstrukcyjne na obszarach o największej krzywiźnie, aby zredukować krzywą.

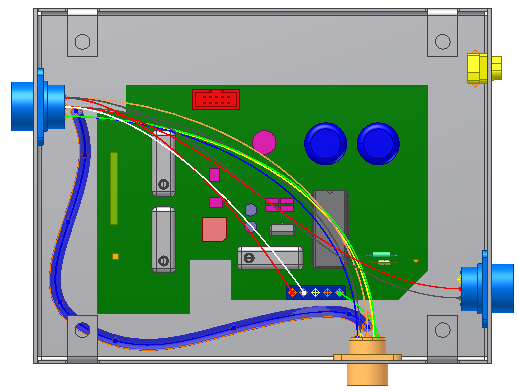

System generuje segment tak, jak pokazuje poniższa ilustracja.
- Zapisz zespół wiązki przewodów.
