Drugi segment wiązki przewodów należy określić pomiędzy dwoma złączami kołowymi (360575:2 i 360575:1) i wokół płytki obwodu drukowanego po przeciwnej stronie pierwszego segmentu.
- Aktywuj Zespół wiązki przewodów2.
-
Kliknij
kartę Kable i wiązki przewodów
panel Utwórz
Utwórz segment
. - Kliknij prawym przyciskiem myszy, wybierz polecenie Edytuj odsunięcie, a następnie zmień wartość odsunięcia na 0.200.
- Kliknij powierzchnię złącza 360575:2 w pobliżu sworznia 5.
- Kontynuuj wybieranie punktów, tak jak na ilustracji, aby utworzyć segment podobny do pokazanego poniżej.
- Przed wybraniem ostatniego punktu na powierzchni złącza zmień wartość odsunięcia na 0.270.

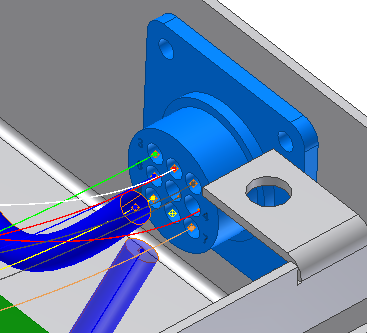

- Kliknij dolną część powierzchni złącza obok sworzni 7 i 8.

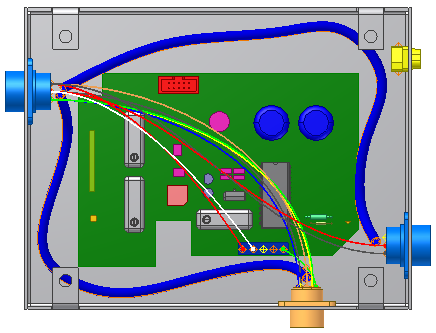

Nowy segment jest ustawiony podobnie jak na poniższej ilustracji.
- Kliknij prawym przyciskiem myszy i wybierz Zakończ, aby ukończyć segment.
- Zapisz zespół wiązki przewodów.
