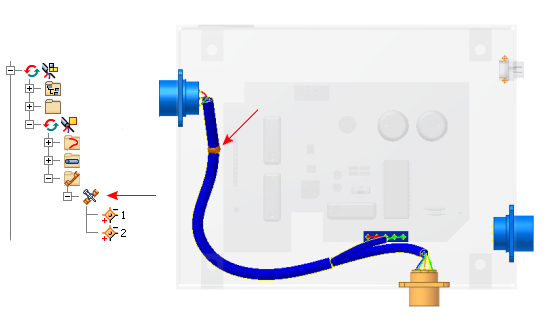

W opcji Kable i wiązki przewodów złącza są wirtualną reprezentacją położenia złącz i przewodów, połączonych ze sobą, aby stworzyć ścieżkę dla przepływu prądu.
Każde złącze zawiera dwa sworznie. Element ten jest tworzony z domyślnym wymiarem i jest odsunięty na określoną odległość od wybranej geometrii powierzchni. Może być również powiązane z wybraną geometrią. Złącza są zazwyczaj umieszczane na segmentach o małym zagięciu lub bez zagięcia w położeniu złącza. Osadzone długości ustawione są na złączach lub sworzniach złączy.
W Bibliotece kable i wiązki przewodów dostępne jest złącze domyślne. Nie można zmienić ustawień złacza domyślnego. Można jednak zdefiniować własne złącze, a następnie ustawić inne wartości domyślne. Aby zmienić ustawienia wystąpień złącza, kliknij prawym przyciskiem myszy, z menu kontekstowego wybierz pozycję Wiązka przewodów i w oknie dialogowym Właściwości złącza zmień ustawienia.
Gdy złącze znajduje się w zespole wiązki przewodów, może być ono zawarte w standardowych rysunkach zespołu i w rysunkach tablicy montażowej. Na rysunku tablicy montażowej złącze przedstawiane jest jako symbol w charakterystycznym kolorze. Informacje o złączach są również umieszczane w raportach i przy zapisywaniu danych do formatu XML.
| Informacja | |
|---|---|
| Tematy pomocy | Praca ze złączami |
| Ćwiczenia | Systemy trasowane: tworzenie złącza |
