Tworzenie zagnieżdżonego i elastycznego bloku szkicu

Wybranie wystąpień bloków w celu dodania do nowego bloku szkicu powoduje utworzenie bloku zagnieżdżonego. Bloki zagnieżdżone i elastyczne służą do symulacji kinematyki podzespołów. Na przykład:

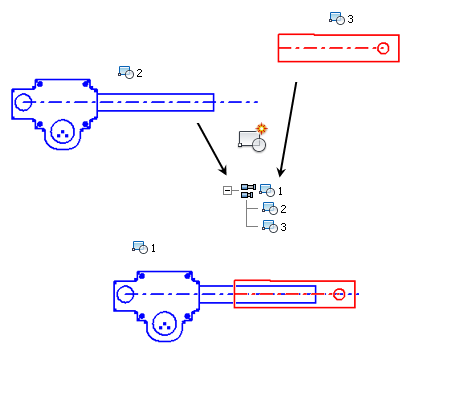

Symulowanie cylindra hydraulicznego:

1. W szkicu 2D utwórz geometrię i wstaw wiązania, aby symulować cylinder hydrauliczny.
2. Utwórz jeden blok szkicu TŁOK, który będzie zawierał geometrię tłoka i linię środkową wzdłuż osi tłoka.
3. Utwórz kolejny blok szkicu CYLINDER, który będzie zawierał geometrię cylindra i linię środkową wzdłuż osi cylindra.
4. Utwórz wiązanie współliniowości pomiędzy liniami środkowymi tłoka i cylindra.
5. Utwórz trzeci blok szkicu CYLINDER HYDR, który będzie zawierał bloki TŁOK oraz CYLINDER. Blok CYLINDER HYDR będzie blokiem zagnieżdżonym.
6. Kliknij fragment geometrii i przeciągnij.

   Zauważ, że cała geometria przesuwa się razem z kursorem. Blok zagnieżdżony powinien być elastyczny, aby bloki TŁOK i CYLINDER mogły poruszać się w połączeniu.

7. Prawym przyciskiem myszy kliknij wystąpienie bloku CYLINDER HYDR w przeglądarce i ustaw opcję Elastyczny. Udostępniona jest funkcja ustawiania zakresu swobody dla bloków TŁO i CYLINDER.
8. Kliknij fragment geometrii bloku TŁOK i przeciągnij, aby symulować kinematykę cylindra hydraulicznego.

Aby dodać lub zmienić wiązania pomiędzy blokami, należy przeprowadzić edycję definicji bloku zagnieżdżonego.
