Zapis informacji w arkuszu kalkulacyjnym Excel

Określiliśmy już wszystkie wartości parametrów konieczne do skonstruowania modelu i obliczenia numerów części. Ostatnia reguła, którą utworzymy, przekazuje numery części i inne wartości parametrów powiązane z tym plikiem do arkusza obliczeniowego Excel. Niektóre z tych numerów części znajdują się w komponencie iPart, natomiast ta reguła wygenerowała numer części śruby.

W regule update_excel_spreadsheet_rule wykorzystywany jest zestaw funkcji dostępnych w kategorii Excel Data Links w obszarze Szablony kodu w oknie dialogowym Edycja reguły.

Dodaj nową regułę o nazwie update_excel_spreadsheet_rule.
Reguła ta wypełnia wymagane komórki w zależności od stanu modelu. W arkuszu kalkulacyjnym wszystkie komórki, do których przekazywane są dane, zostały nazwane tak, by odpowiadać zapisywanym informacjom.
Utwórz pierwszy fragment reguły otwierający arkusz kalkulacyjny i zapisujący wartości trzech pierwszych komórek.
Kopia bloku kodu
```
GoExcel.CellValue("part_number.xls", "Sheet1", "Block_Type") = component_type
GoExcel.CurrentCellValue("Block_Style") = block
GoExcel.CurrentCellValue("Block_Part_Number") = iProperties.Value("manifold_block:1", "Project", "Part Number")
```
Ten fragment odnosi się do arkusza kalkulacyjnego part_number.xls dołączonego do tego ćwiczenia. Następnie określamy wartości komórek Block_Type, Block_Style i Block_Part_Number. Dwie pierwsze wartości są określane przez parametry zespołu, a ostatnia wartość przez właściwość iProperty Numer części bloku.

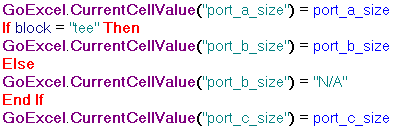

Utwórz następny fragment reguł zapisujący wartości rozmiarów trzech gniazd w arkuszu kalkulacyjnym.

Kopia bloku kodu

GoExcel.CurrentCellValue("port_a_size") = port_a_size
If block = "tee" Then
GoExcel.CurrentCellValue("port_b_size") = port_b_size
Else
GoExcel.CurrentCellValue("port_b_size") = "N/A"
End If
GoExcel.CurrentCellValue("port_c_size") = port_c_size

Zauważ, że w przypadku kolektora kolankowego używamy wartości zastępczej N/A.

Dodaj do reguły kolejny fragment przypisujący wartości komórek z parametrów zawartych w komponencie bloku kolektora.

Kopia bloku kodu

GoExcel.CurrentCellValue("block_depth") = Parameter("manifold_block:1", "block_depth")
GoExcel.CurrentCellValue("block_width") = Parameter("manifold_block:1", "block_width")
GoExcel.CurrentCellValue("block_height") = Parameter("manifold_block:1", "block_height")

Zwróć uwagę na odniesienie do komponentu manifold_block:1 w tym fragmencie.

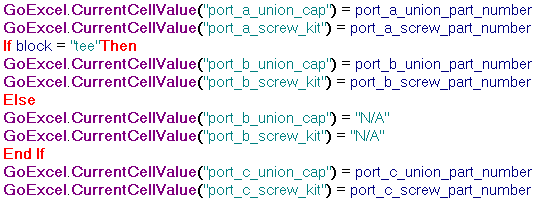

Dodaj do reguły fragment przypisujący wartości komórek z numerów części komponentu stanowiącego dwuzłączkę i części stanowiących śruby, zgodnie z obliczeniami wykonanymi przez regułę screw_part_number_rule.

Kopia bloku kodu

GoExcel.CurrentCellValue("port_a_union_cap") = port_a_union_part_number
GoExcel.CurrentCellValue("port_a_screw_kit") = port_a_screw_part_number
If block = "tee" Then
GoExcel.CurrentCellValue("port_b_union_cap") = port_b_union_part_number
GoExcel.CurrentCellValue("port_b_screw_kit") = port_b_screw_part_number
Else
GoExcel.CurrentCellValue("port_b_union_cap") = "N/A"
GoExcel.CurrentCellValue("port_b_screw_kit") = "N/A"
End If
GoExcel.CurrentCellValue("port_c_union_cap") = port_c_union_part_number
GoExcel.CurrentCellValue("port_c_screw_kit") = port_c_screw_part_number

Tak jak w przypadku parametru port_b_size we wcześniejszym fragmencie reguły, zauważ warunkowe podejście do wartości powiązanych z gniazdem Port B.

Aby zakończyć regułę, zapisz zmiany w arkuszu kalkulacyjnym. Użyj funkcji GoExcel.Save dostępnej w węźle Excel Data Links w obszarze Szablony kodu
Kopia bloku kodu
```
GoExcel.Save
```
Kliknij przycisk OK, by zapisać i zamknąć regułę. Arkusz kalkulacyjny jest aktualizowany, gdy reguła zostaje uruchomiona przy zamykaniu. Po uruchomieniu reguła automatycznie zamyka arkusz kalkulacyjny.
W programie Excel otwórz arkusz kalkulacyjny part_number.xls i upewnij się, że został on zaktualizowany. Zamknij dokument arkusza kalkulacyjnego przed ponownym uruchomieniem reguły, gdyż reguła nie może zaktualizować arkusza, jeśli ten jest już otwarty w programie Excel.
