Upraszczanie części i zespołów do analizy

Uproszczenie modelu lub części umożliwia przyspieszenie analizy. Można wykluczyć części, których cel jest symulowany przez wiązanie i których znaczenie konstrukcyjne jest poza tym niewielkie.

Aby przyspieszyć analizy, można wyłączyć elementy kształtujące części, takie jak zaokrąglenia, które są albo kosmetyczne, albo zostały użyte do przerwania ostrych krawędzi.

Uwaga: Wyłączenie komponentu zespołu i elementu kształtującego część zależy od symulacji. W efekcie, wyłączenia dokonane w jednej symulacji nie będą miały wpływu na inne symulacje.

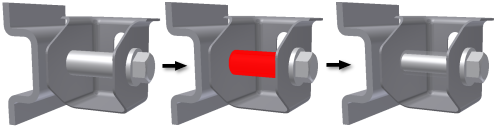

Wyklucz komponenty, aby uprościć zespoły

Wykluczanie części lub zespołu z analizy:

1. Rozwiń węzły przeglądarki zespołów tak, aby rozwinąć węzeł komponentu do wykluczenia.
2. Kliknij prawym przyciskiem myszy komponent i wybierz polecenie Wyklucz z symulacji. Można także kliknąć prawym przyciskiem myszy komponent w panelu graficznym i kliknąć opcję Wyklucz z symulacji.

Wyświetlanie wyłączonego elementu w środowisku symulacji zostanie zmienione na przezroczyste.

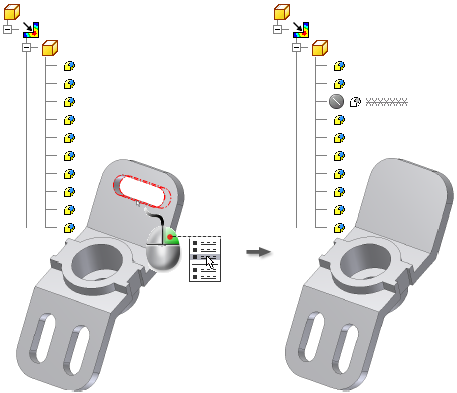

Wyklucz elementy, aby uprościć części i zespoły

Wyłączenie elementów na potrzeby analizy może przyspieszyć proces generowania siatki. Aby w oknie graficznym wykluczyć z analizy naprężeń element kształtujące część:

1. Zmień filtr wyboru na Wybierz elementy .
2. W oknie graficznym, pojedynczo lub za jednym razem wybierz elementy do wykluczenia.
3. Kliknij prawym przyciskiem myszy i wybierz polecenie Wyklucz z symulacji.

Elementy stają się niewidoczne w oknie graficznym. W przeglądarce elementy są niedostępne i pokazane z ikoną Wykluczone. Elementy zależne także stają się niewidoczne i niedostępne w przeglądarce.

Uwaga: Elementy są wyłączone na potrzeby analizy naprężeń, ale wyłączenie jest ignorowane po powrocie do środowiska modelowania części lub zespołu. Nie można także wykluczać elementów, które już zostały wyłączone w środowisku modelowania.

Można zamiast tego w przeglądarce wybrać elementy do wykluczenia:

1. Rozwiń węzły przeglądarki części tak, aby rozwinąć węzeł elementu do wykluczenia.
2. Kliknij prawym przyciskiem myszy element i wybierz polecenie Wyklucz z symulacji.

Jeśli podczas tworzenia siatki elementów skończonych wystąpi błąd, wyświetlany jest komunikat informujący o błędzie. Wyróżnia potencjalnie problematyczny obiekt geometryczny i zatrzymuje tworzenie siatki.

Analiza części lub zespołów zawierających korpusy cienkościenne

Aby wykryć korpusy cienkościenne, kliknij przycisk Znajdź korpusy cienkościenne w panelu Przygotuj. Jeśli model zawiera komponenty, które spełniają kryteria korpusu cienkościennego, wyświetlane jest okno komunikatu z opcją, aby automatycznie utworzyć powierzchnie środkowe z wykryte cienką ścianę bryły #z wykrytych korpusów cienkościennych?###.

Kliknięcie przycisku OK spowoduje otwarcie okna dialogowego Powierzchnia środkowa. Kliknij przycisk OK, aby ocenić model i utwórz ###[przecinek + i utwórz] ALBO [i utworzyć]### powierzchnie środkowe. Można również kliknąć polecenie Odsunięcie, aby ręcznie wybrać powierzchnię lub powierzchnie do analizy pod kątem kryteriów korpusów cienkościennych.

Wszystkie powierzchnie środkowe i odsunięcia są wyświetlane pod węzłem Skorupy w przeglądarce.
