Dzięki temu, że kołnierze z profilu i zawinięcia konturowe utworzyły otwartą rurkę, można utworzyć rozwinięcie blachy bez dodawania kolejnych elementów.
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Płaski wzór
Utwórz płaski wzór
.
Utworzone zostanie rozwinięcie blachy. Wyświetlona zostanie karta Płaski wzór jako aktywna karta wstążki.

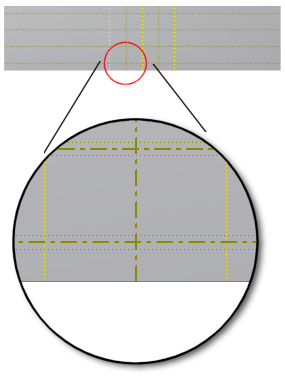

Na rozwinięciu blachy widoczne są linie środkowe gięcia oraz zakresy gięcia dla czterech zagięć o 90 stopni, które tworzą kwadratową rurę. Widoczne są również dwie linie środkowe dla dwóch zagięć o 30 stopni utworzonych przez elementy Profilowania rolkowego. Linie środkowe gięcia, zakresy gięcia, linie środkowe zawinięć oraz zakresy zawinięć są eksportowane do osobnych warstw podczas eksportu rozwinięcia blachy do pliku DWG lub DXF, co uelastycznia proces obróbki CNC.
W końcowej części niniejszego ćwiczenia omówione będzie polecenie Rozwiń i Zawiń ponownie. Prostuj i odwiń utworzony model, dodając kilka elementów, a następnie ponownie zwiń i zawiń model.
