Niektóre elementy łatwiej jest tworzyć na płaskim modelu. Element Rozwiń pozwala rozwinąć (lub wyprostować) wszystkie lub niektóre zagięcia (zawinięcia) w modelu. Po rozwinięciu modelu można dodawać elementy, a następnie użyć funkcji Zwiń ponownie, aby z powrotem zwinąć model.
W tej części ćwiczenia omówione zostanie rozwijanie zawinięć konturowych oraz dwóch z czterech zagięć, które tworzą kwadratową rurkę. Następnie dodany zostanie otwór, na podstawie którego utworzony zostanie szyk na całej długości części. Na koniec ćwiczenia dodane zostaną dwa elementy ponownego zwinięcia w celu ponownego zwinięcia modelu. Pojawi się gotowy model, jak pokazano na następującej ilustracji.
- Na wstążce kliknij
kartę Płaski szyk
panel Część zagięta
Przejdź do części zawiniętej
lub kliknij prawym przyciskiem myszy i wybierz opcję Przejdź do części zawiniętej z menu znakowego, aby powrócić do modelu zagiętego. Uwaga: Ewentualnie można dwukrotnie kliknąć węzeł Model zagięty w przeglądarce modeli, aby powrócić do modelu złożonego. - Jeśli jest to konieczne, kliknij prawym przyciskiem myszy i wybierz opcję Początek z menu kontekstowego (lub naciśnij klawisz F6), aby zmienić widok na izometryczny.
- Kliknij ikonę
karty Konstrukcja blachowa
panelu Modyfikuj
Rozwiń
. Zostanie wyświetlone okno dialogowe Rozwinięcie, a przy obu końcach elementów Profilowanie rolkowe zostaną wyświetlone dwie nieruchome płaszczyzny odniesienia.

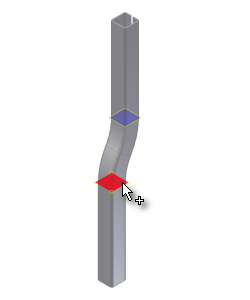

- W ramach niniejszego ćwiczenia należy najpierw rozwinąć zawinięcia konturowe. W tym celu kliknij okno graficzne, aby wybrać dolną płaszczyznę odniesienia.

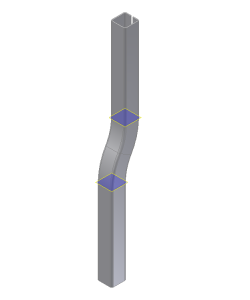

Po wybraniu płaszczyzny odniesienia zawinięcia, które można rozwinąć względem tej płaszczyzny, są podświetlane.
Następnie należy kontynuować dodatkowe wybieranie w ramach procedury rozwijania.
