Edycja części iLogic z wewnątrz zespołu

  1. Kliknij dwukrotnie komponent manifold_block:1.
  2. Otwórz okno dialogowe Parametry i upewnij się, że wyznaczone wartości parametrów są zgodne z poniższymi.
    Parametr Wartość
    block Tee
    component_type Standard
    port_a_size 0.50
  3. Zapisz plik zespołu.

Dodawanie wiązań zespołu

Wiązania zespołu ograniczają ruch komponentów względem siebie. Wstaw wszelkie wiązania konieczne, by w pełni związać każdą z części, nie pozostawiając żadnego stopnia swobody.

  1. Utwórz wiązanie zestawiające port_a_cap_center między gniazdem Port A a blokiem kolektora. Użyj następujących elementów:
    • Oś przebiegająca przez środek gniazda Port A bloku kolektora.
    • Oś przebiegająca przez środkowy otwór elementu port_a_union.
    Uwaga: Jeśli po utworzeniu wiązania zaślepka jest ukryta w bloku, kliknij i odciągnij zaślepkę od bloku.
  2. Utwórz wiązanie zestawiające port_a_cap_hole, wybierając następujące elementy:
    • Oś przebiegająca przez środek lewego górnego otworu śrubowego gniazda Port A w bloku kolektora.
    • Oś wzdłuż środka lewego górnego otworu śrubowego elementu port_a_union.
  3. Utwórz wiązanie zestawiające port_a_cap_face, wybierając następujące elementy:
    • Powierzchnia gniazda Port A bloku kolektora.
    • Tylna powierzchnia elementu port_a_union.
  4. Utwórz wiązanie wstawiające port_a_cap_screw, wybierając następujące elementy:
    • Komponent port_a_union_screw.
    • Lewy górny otwór śrubowy w port_a_union.
  5. Powtórz powyższe czynności w stosunku do gniazd Port B i Port C. Używaj podobnych nazw dla wiązań.

Tworzenie szyków śrub

Każde z gniazd na bloku kolektora wymaga czterech śrub do umocowania zaślepki do bloku. Użyj uprzednio wstawionej śruby jako komponentu wzorowanego.

Najpierw utwórz szyk śrub dla gniazda Port A.

  1. Na wstążce kliknij kartę Złóż panel Komponent Szyk .
  2. Kliknij komponent port_a_union_screw.
  3. Kliknij kartę Prostokątny.
  4. Kliknij strzałkę kierunku w polu Kolumna.
  5. Kliknij dolną poziomą krawędź powierzchni Port A.
  6. Wprowadź wartość 1.50 dla odległości poziomej.
  7. Kliknij strzałkę kierunku w polu Wiersz.
  8. Kliknij lewy pionowy bok powierzchni Port A.
  9. Wprowadź wartość .69 dla odległości pionowej.
  10. Kliknij przycisk OK.
  11. Zmień nazwę Component_Pattern_1 w przeglądarce modelu na port_a_screw_pattern.

Nadawanie nazw opisowych parametrom szyku

Podczas tworzenia komponentu szyku śruby tworzone są również nowe parametry modelu. Zmień nazwy tych parametrów na potrzeby niniejszego ćwiczenia.

  1. Otwórz okno dialogowe Parametry.
  2. Kliknij nazwę parametru zawierającego 0.69 w komórce Równanie.
  3. Zmień nazwę parametru na port_a_y_dist_between_screws.
  4. Kliknij nazwę parametru zawierającego 1.50 w komórce Równanie.
  5. Zmień nazwę parametru na port_a_x_dist_between_screws.

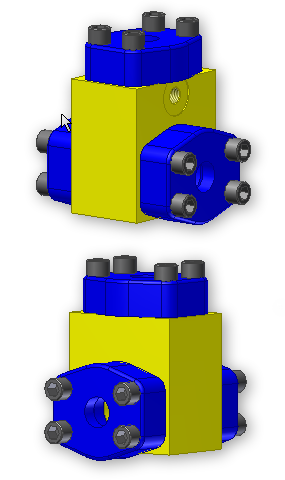

  6. Powtórz powyższe czynności w stosunku do komponentów port_b_union_screw i port_c_union_screw. Pamiętaj, by zmienić nazwy szyków po zakończeniu. Model powinien teraz wyglądać tak, jak pokazano na poniższych widokach z przodu i z tyłu.
  7. Zapisz plik zespołu.
