Przed złożeniem komponentów można wprowadzić kilka zmian, by zidentyfikować je z bieżącym projektem.
Zmiana wyglądu komponentu zespołu

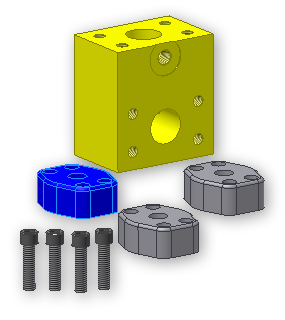

W pierwszej kolejności zmienimy wygląd zaślepek, aby były bardziej widoczne.
- Kliknij pierwszy komponent zaślepki.
- Na pasku narzędzi szybkiego dostępu rozwiń menu Wygląd i wybierz opcję Niebieski.
- Powtórz wybór wyglądu dla pozostałych dwóch komponentów zaślepek.
Zmiana nazw komponentów zespołu
Do tej pory komponenty dodane do zespołu wyświetlane były w przeglądarce modeli. Komponenty noszą takie same nazwy, jak pliki, do których się odnoszą. Musimy zmienić nazwy komponentów w naszym zespole, by odzwierciedlić ich przeznaczenie. Chcemy również usunąć identyfikatory składników iPart.
Zmiana nazw komponentów gwarantuje, że przyszłe zmiany nazw składników iPart nie spowodują dezaktualizacji nazw naszych komponentów w regule. Jeśli nazwy przestaną być aktualne, reguła może nie działać prawidłowo.
- Przejdź do przeglądarki modeli.
- Powoli dwukrotnie kliknij nazwę każdego z widocznych tu komponentów i zmień w następujący sposób.
- Zastąp nazwę union_cap [kod modelu = 050]:1 nazwą port_a_union.
- Zastąp nazwę union_cap [kod modelu = 050]:2 nazwą port_b_union.
- Zastąp nazwę union_cap [kod modelu = 050]:3 nazwą port_c_union.
- Zastąp nazwę Screw-01:1 nazwą port_a_union_screw.
- Zastąp nazwę Screw-01:2 nazwą port_b_union_screw.
- Zastąp nazwę Screw-01:3 nazwą port_c_union_screw.
