W niniejszym ćwiczeniu wykonujemy rzut krawędzi istniejącego Kształtu kołnierza i dodajemy prostą linię jako oś obrotu. Jednakże można użyć dowolnego profilu otwartego składającego się z linii, łuków, splajnów i łuków eliptycznych, aby utworzyć Element profilowany rolkowo.
Uwaga: Zawinięcie konturowe spowoduje przekształcenie ostrych narożników szkicu w zagięcia gotowej części przy użyciu wartości promienia gięcia. Zachowanie tego elementu jest podobne do zachowania kołnierza z profilu i nie jest ono widoczne podczas wykonywania ćwiczenia.
- Jeśli to konieczne, ustaw orientację szkicu za pomocą narzędzi ViewCube lub Widok powierzchni, tak aby uzyskać widok na płaszczyznę szkicu.
- Na wstążce kliknij
kartę Szkic
panel Rysuj
Rzutuj element
lub kliknij prawym przyciskiem myszy i wybierz opcję Rzutuj element z menu znakowego.
- Kliknij w oknie graficznym, aby wybrać linie i łuki definiujące zewnętrzną krawędź kołnierza z profilu, tak jak pokazano na ilustracji:
Uwaga: Należy wybierać pojedyncze linie i łuki zamiast pętli powierzchni obejmującej powierzchnie ze szczegółami.
- Kliknij ikonę
kartę Szkic
panel Rysuj
Linia
lub kliknij prawym przyciskiem myszy i wybierz opcję Linia z menu znakowego.
- Utwórz linię reprezentującą oś obrotu, tak jak pokazano poniżej:
Uwaga: Długość linii nie ma znaczenia, lecz sama linia powinna być równoległa do krótkich, poziomych segmentów linii będącej rzutem na szkic. Można zastosować wiązanie równoległości podczas rysowania linii lub po jej narysowaniu.
- Kliknij ikonę
kartę Szkic
panel Wiązanie
Wymiar

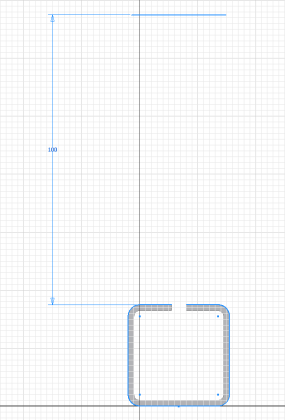

lub kliknij prawym przyciskiem myszy i wybierz opcję Wymiar ogólny z menu znakowego. Umieść wymiar 100 mm między utworzoną linią a krótkim, poziomym segmentem linii, który został zrzutowany na szkic.
- Kliknij ikonę
kartę Szkic
panel Koniec
Zakończ szkic
lub kliknij prawym przyciskiem myszy i wybierz opcję Zakończ Szkic 2D z menu znakowego.
- Jeśli to konieczne, kliknij prawym przyciskiem myszy i wybierz opcję Widok główny z menu nadmiarowego (lub naciśnij klawisz F6), aby zmienić orientację widoku na widok izometryczny.
