Kołnierz wyciągnięty pozwala tworzyć przekroje przejściowe w modelu. Mogą one stanowić jedyny (główny) element w modelu lub być częścią bardziej złożonego projektu.
Utworzenie kołnierza wyciągniętego wymaga wybrania dwóch szkiców profilu. Profile mogą być otwarte lub zamknięte (również po jednym z każdego rodzaju) i mogą znajdować się na równoległych lub nierównoległych płaszczyznach szkicu. Powstający w wyniku tego element może być przeznaczony do produkcji metodą prasowania balansowego lub formowania matrycowego.
- Aby rozpocząć to ćwiczenie, otwórz nową część konstrukcji blachowej za pomocą szablonu Sheet Metal (mm).ipt.
- W otwartym szkicu utwórz okrąg o promieniu1400 mm o środku w punkcie 0.0.
- Na wstążce kliknij
kartę Szkic
panel Koniec
Zakończ szkic
lub kliknij prawym przyciskiem myszy i z menu znakowego wybierz opcję Zakończ szkic 2D. - Utwórz nowe odsunięcie płaszczyzny konstrukcyjnej (do góry) o 2000 mm od płaszczyzny początkowej XY.
- Na tej nowej odsuniętej Płaszczyźnie konstrukcyjnej utwórz szkic 2D.
- Na szkicu utwórz kwadrat o bokach 600 mm x 600 mm. Zastosuj wymiary 300 mm tak, aby środek kwadratu znajdował się w punkcie 0.0.
- Umieść punkt na środku jednego z boków kwadratu. Uwaga: Ten punkt nie jest wymagany w przypadku Kołnierza wyciągniętego, lecz będzie on użyty później do tworzenia elementu Rozdarcia, które umożliwi spłaszczenie Kołnierza wyciągniętego.
- Kliknij ikonę
kartę Szkic
panel Koniec
Zakończ szkic
lub kliknij prawym przyciskiem myszy i z menu znakowego wybierz opcję Zakończ szkic 2D.

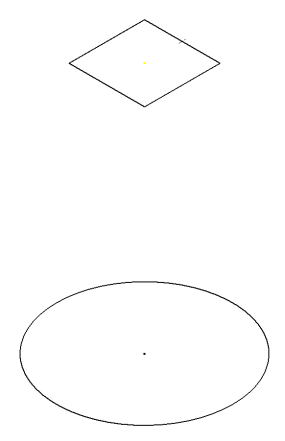

- Ukryj utworzoną płaszczyznę konstrukcyjną oraz płaszczyznę początkową XY (jeśli są wyświetlone). Ukryj wymiary na Szkicu1 i Szkicu2. Model powinien być widoczny w sposób pokazany na następującej ilustracji z domyślnego widoku głównego(F6).
Następnie należy utworzyć kołnierz wyciągnięty.
