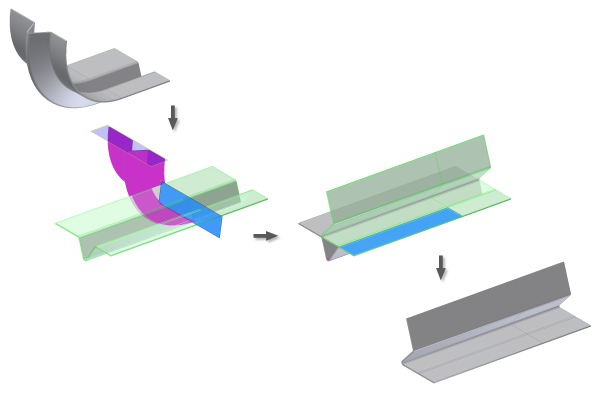

Aby dodać elementy modelu do spłaszczonych powierzchni elementów Profilowania rolkowego, wymagane jest zastosowanie dwóch elementów Rozwijania:
- Na wstążce kliknij
kartę Konstrukcja blachowa
panel Modyfikuj
Rozwiń
. - Wybierz stałe odniesienie na każdym końcu elementu Profilowania rolkowego.
- Wybierz Profilowanie rolkowe.
- Kliknij przycisk Zastosuj.
- Kliknij stałe odniesienie na już wyprostowanym odcinku, aby rozpocząć zastosowanie polecenia Rozwiń po raz drugi.
- Wybierz zagięcia, które mają zostać rozwinięte.
- Kliknij przycisk OK.
Można kontynuować modelowanie rozwalcowanego i rozwiniętego modelu. Wszelkie zastosowane elementy, które krzyżują się z zagięciami zostaną poddane deformacji, gdy zostaną zastosowane dwa elementy opcji Zawiń ponownie w celu przywrócenia modelu do oryginalnego walcowatego kształtu.
Uwaga: Dodawanie elementu Rozwijania w celu kontynuowania modelowania różni się od generowania rozwinięcia blachy do produkcji. Aby uzyskać dodatkowe informacje, sprawdź Szyk rozwinięty a Rozwinięcie blachy.
