Polecenia generatora ram znajdują się na panelu Ramy na karcie Projekt. Należy zacząć od wstawienia elementów ram konstrukcyjnych na cztery pionowe linie.
- Na wstążce kliknij
kartę Projekt
panel Rama
Wstaw ramę
. - Wybierz opcję ISO z menu Norma.
- Wybierz normę ISO 657/14 — 2000 (Prostokątny) z menu Rodzina.
- Wybierz wartość 250x150x10 z menu Rozmiar.

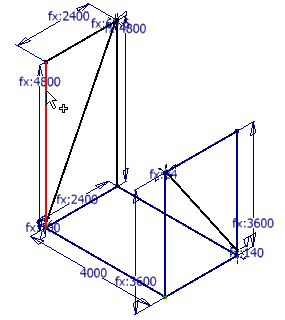

- Wybierz prostopadłą linię szkicu, tak jak pokazano na rysunku. Upewnij się, że wybrano gdzieś w górnej połowie linii. Pozycja elementu ramy konstrukcyjnej jest częściowo zależna od tego, którą połowę linii zaznaczono.

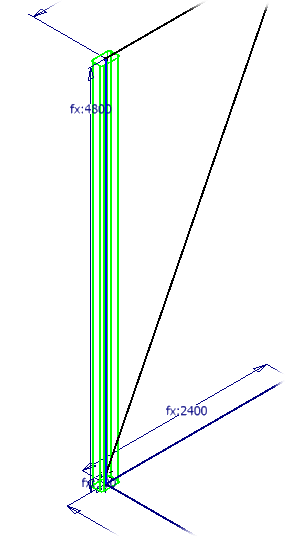

- Podglądy rurki są pokazane na ilustracji. Wybierz inną prostopadłą linię.
Uwaga: Aby usunąć linię z zaznaczenia, przytrzymaj wciśnięty klawisz Ctrl i ponownie zaznacz linię lub wybierz podgląd profilu.
