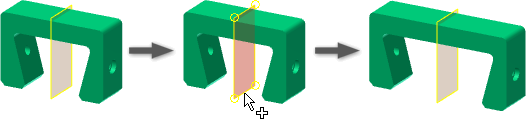

W środowisku bryłowym można wydłużać lub skracać bryłę bazową wzdłuż osi. Bryła bazowa zmienia swoje rozmiary prostopadle do wybranej płaszczyzny. W wyniku wydłużenia lub skrócenia bryły bazowej nie powstaje nowy element. |
| Dostęp: |
Kliknij na komponencie prawym przyciskiem myszy w przeglądarce i wybierz polecenie Edycja bryły, aby uaktywnić środowisko Bryły. Następnie kliknij
kartę Edytuj bryłę bazową
|
Płaszczyzna
Wybiera płaszczyznę konstrukcyjną lub płaską powierzchnię, aby zidentyfikować przekrój, w którym bryła bazowa będzie wydłużana lub skracana.
Wydłużanie lub skracanie
  |
Określa czy bryła bazowa ma być wydłużana lub skracana na określonej długości równomiernie po obydwu stronach wybranej płaszczyzny. |
Odległość
Określa odległość wydłużenia lub skrócenia bryły bazowej. Odległość może być zdefiniowana przez liczbę lub równanie.
